Acerca de los estuches de corte SAMHO

Aquí, verá casos de corte reales que cubren una variedad de materiales y escenarios de procesamiento, incluidos materiales típicos difíciles de procesar, como acero para moldes, aleación de aluminio, aleación de cobre, aleación de titanio, etc. Cada caso registra en detalle el modelo de la herramienta, los parámetros de procesamiento (como velocidad, avance, profundidad de corte, etc.), el método de enfriamiento y el efecto del procesamiento final (como rugosidad de la superficie, desgaste de la herramienta), proporcionando datos de proceso de referencia y orientación de aplicación para su procesamiento real.

Ya sea que se centre en moldes de precisión, piezas de aviación, dispositivos médicos o micromaquinado, aquí puede encontrar soluciones de herramientas de corte de alto rendimiento para diferentes materiales y condiciones de trabajo para ayudar a mejorar la calidad y la eficiencia del procesamiento.

Caja de acero para troquel de corte de fresa de extremo 1:

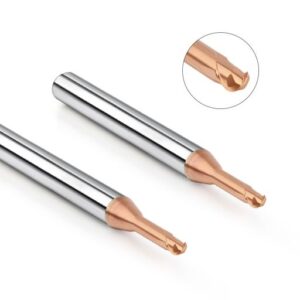

Fresas de extremo esférico de dos flautas HRC65 para mecanizado de cobre-berilio

Acabado superficial tipo espejo: logra una precisión Ra0.4

La fresa esférica de carburo de dos filos de grado HRC65 ofrece una calidad superficial excepcional en el acabado de cobre-berilio (BeCu), logrando una rugosidad superficial de espejo de Ra 2 µm o inferior. Este nivel de precisión cumple con los estrictos requisitos de moldes de conectores electrónicos, componentes de alta frecuencia e insertos de micropines.

Evacuación de viruta optimizada y corte estable

La geometría de 2 flautas proporciona un mayor volumen de flauta, lo que garantiza una evacuación eficiente de la viruta y reduce la acumulación de material en la herramienta, especialmente al mecanizar materiales de alta ductilidad y conductividad térmica como el BeCu. Esto contribuye a temperaturas de corte más bajas, una precisión dimensional constante y un menor desgaste de la herramienta durante ciclos de mecanizado largos.

Resistencia superior al desgaste para el acabado de aleaciones no ferrosas

Fabricada con carburo de grano ultrafino con una dureza HRC65, la herramienta mantiene una excelente resistencia al desgaste y dureza al rojo en condiciones de corte a alta velocidad y con cargas ligeras. Es ideal para el mecanizado de alta precisión a largo plazo de metales no ferrosos, minimizando los cambios de herramienta y mejorando la eficiencia de la producción.

Ideal para contornos 3D y perfiles de superficies finas

Las fresas de punta esférica son la opción preferida para el fresado de contornos 3D, el acabado de superficies de forma libre y el mecanizado de cavidades profundas en moldes de cobre-berilio. Se utilizan ampliamente en aplicaciones como componentes de radiofrecuencia, conectores eléctricos y moldes de microprecisión, donde la precisión y la calidad superficial son cruciales.

Caja de acero para troquel de corte de fresa de extremo 2:

Fresas de alta dureza para mecanizado con acabado espejo de acero tratado térmicamente S136

  1. Precisión de mecanizado excepcional con tolerancia de 0.001 mm
    Utilizando fresas de carburo sólido de alta dureza de grado HRC65, se logra un control de planitud extremadamente preciso en acero S136 tratado térmicamente con durezas entre HRC50 y HRC52. Gracias a un diseño de herramienta de alta rigidez y a estrategias precisas de microavance, la planitud superficial total después del mecanizado se mantiene dentro de 0.001 mm, cumpliendo así con los estrictos requisitos de precisión de los componentes críticos del molde.

  2. Acabado de superficie con calidad de espejo sin marcas de herramientas
    Las tecnologías avanzadas de rectificado ultrafino de cantos y recubrimiento de alta densidad minimizan la fricción y la vibración durante el corte. Esto elimina eficazmente defectos comunes como marcas de herramienta y vibraciones, ofreciendo un acabado superficial de espejo con un valor Ra de 0.05 µm o superior.

  3. Resistencia superior al desgaste para un rendimiento constante y duradero
    El S136 es un acero inoxidable endurecido por precipitación, conocido por su alta dureza y tendencia a la formación de filo recrecido (BUE) tras el tratamiento térmico. Las fresas de extremo de alta dureza, fabricadas con sustratos de carburo de grano fino con recubrimientos avanzados (p. ej., HG o HH), garantizan un corte estable y limpio en condiciones de corte ligero y de alta velocidad. Esto prolonga la vida útil de la herramienta y mantiene la precisión del contorno, ideal para operaciones de preacabado antes del pulido final del molde.

  4. Optimizado para husillo de alta velocidad y MQL
    El mecanizado de superficies de espejo en S136 requiere una disipación térmica eficiente y un control de la contaminación. El uso de husillos de alta velocidad que superan las 60,000 XNUMX RPM, junto con sistemas de refrigeración por neblina de aceite o MQL, elimina eficazmente el calor y evita la acumulación de residuos de refrigerante en la superficie acabada. Esto garantiza la estabilidad térmica y una limpieza superficial excepcional durante todo el proceso de mecanizado.

Caso 3 de acero para molde de corte de fresa de extremo:

Fresa de extremo HRC65 para fresado lateral de acero para moldes S136 tratado térmicamente

1. Herramienta ideal para fresado lateral de acero endurecido
Diseñado a partir de carburo de grano ultrafino, el carburo sólido de grado HRC65 molino de punta Ofrece un rendimiento excepcional en aplicaciones de fresado lateral con acero inoxidable S136 tratado térmicamente (normalmente HRC50+). La herramienta ofrece una excelente dureza en rojo y resistencia al desgaste, lo que la hace ideal para entornos de mecanizado de alta carga.

2. Acabado superficial tipo espejo sin marcas de herramientas
Gracias al rectificado de precisión y a la preparación avanzada de los filos, la herramienta ofrece acabados superficiales de calidad espejo sin marcas de corte visibles. Esto es fundamental para cavidades de moldes de alto brillo, componentes de insertos y superficies de matrices de alta calidad.

3. Consistencia superficial superior para el mecanizado de moldes de precisión
La geometría optimizada de la flauta y las condiciones de corte estables garantizan una calidad superficial uniforme en toda la cara fresada. La herramienta minimiza la vibración y la acumulación de calor, evitando la distorsión de la superficie y garantizando acabados impecables en moldes de inyección de plástico de alta precisión y aplicaciones de pulido espejo.

4. Diseñado para mecanizado CNC de alta velocidad
Para obtener los mejores resultados, utilice esta herramienta con máquinas CNC de alta velocidad (velocidad de husillo recomendada ≥ 20,000 XNUMX RPM). Al usarla con lubricación por niebla de aceite o MQL, la herramienta mantiene la estabilidad térmica y ofrece una larga vida útil, incluso durante el mecanizado prolongado de aceros inoxidables endurecidos.

Caso 4 de acero para molde de corte de fresa de extremo:

Fresa de extremo monocristalina para acabado de espejo de cobre-berilio

Consiga un acabado superficial Ra de 0.03 a 0.05 μm sin necesidad de pulido

Acabado ultraespejo: Ra 0.03–0.05 μm para aplicaciones de alta gama

La fresa de diamante monocristalino (SCD) ofrece una nitidez excepcional y una integridad de filo excepcional, lo que permite acabados superficiales ultrafinos al mecanizar cobre-berilio (BeCu). Alcanza valores Ra de tan solo 0.03–0.05 μm de forma constante, produciendo superficies de calidad espejo que cumplen con las exigentes exigencias de insertos de moldes de precisión, componentes microelectrónicos y conectores de alta frecuencia.

Procesamiento sin pulido para reducir los costos de posprocesamiento

A diferencia de las herramientas de carburo convencionales, las fresas SCD pueden producir una superficie de acabado final en una sola pasada, eliminando la necesidad de pulido manual u operaciones secundarias. Esto no solo reduce el tiempo de ciclo, sino que también reduce los costos de mano de obra y los gastos generales de producción, lo que las hace ideales para la producción de gran volumen o donde la precisión es crucial.

Rendimiento excepcional en materiales dúctiles y pegajosos como BeCu

El cobre-berilio es conocido por su alta ductilidad y su tendencia a adherirse a los filos de corte. El filo ultraduro de la fresa SCD resiste la acumulación de filo y mantiene un corte suave y continuo. Su alta conductividad térmica garantiza una excelente disipación del calor, lo que ayuda a prevenir la deformación de la pieza y garantiza un perfil superficial uniforme.

Precisión a nivel micrométrico para aplicaciones CNC de 5 ejes y ultraprecisión

Estas herramientas están diseñadas para entornos de mecanizado de alta velocidad (≥40,000 3 RPM) y son totalmente compatibles con sistemas CNC multieje. Tanto si mecaniza geometrías XNUMXD complejas como superficies ópticas ultraplanas, las fresas SCD ofrecen control dimensional y repetibilidad a nivel micrométrico, especialmente cruciales en aplicaciones de moldes aeroespaciales, médicos y de semiconductores.

¿Necesitas saber más detalles?

Si necesita ayuda, complete el formulario y le responderemos en un plazo máximo de 6 horas.

enviar un correo electrónico
Llámenos Ahora

Caso 5 de acero para molde de corte de fresa de extremo:

Consideraciones clave para el uso de una broca superdura HRC65 en la perforación de aleaciones de titanio de pared ultrafina

Perforación de precisión para aleaciones de titanio de alta dureza

La broca de metal duro integral de grado HRC65 (Ø2.4 mm) está diseñada específicamente para taladrado de precisión en aleaciones de titanio de alta resistencia. En este caso, la aplicación requiere un espesor de pared mínimo de tan solo 0.1 mm, superando los límites del microtaladrado de paredes delgadas. Esto exige una precisión excepcional en la geometría de la herramienta, un filo afilado y una resistencia al desgaste que evite la deformación o el fallo de la herramienta.

Parámetros de corte óptimos para evitar desviaciones y roturas

Las aleaciones de titanio presentan baja conductividad térmica y retienen el calor de corte en la interfaz herramienta-pieza, lo que aumenta el riesgo de desviación de la herramienta o astillado del filo. Para garantizar un corte estable y de alta precisión, esta configuración utiliza una velocidad de husillo de 4000 RPM, una velocidad de avance de 50 mm/min y un valor Q (avance por revolución) de 0.05 mm/rev. Estos parámetros ayudan a mantener la estabilidad y a reducir la tensión en secciones ultrafinas.

Estabilidad de perforación de pozos profundos y estrategia de enfriamiento eficaz

Con una profundidad de taladrado de 26 mm, esta aplicación se enmarca en el taladrado de agujeros profundos de diámetro pequeño, donde la acumulación de calor y la evacuación de viruta son problemas comunes. Para mantener la precisión y prolongar la vida útil de la herramienta, se recomienda encarecidamente utilizar sistemas de refrigeración interna de alta presión o taladrado intermitente para mejorar la evacuación de viruta y controlar la acumulación térmica.

Importancia del monitoreo y mantenimiento del desgaste de las herramientas

La perforación de paredes ultrafinas es muy sensible al desgaste de la herramienta. Incluso un ligero desgaste del filo puede provocar cortes excéntricos, desalineación del orificio o incluso desgarros en la pared. La integración de sistemas de monitorización de la vida útil de la herramienta y el mantenimiento de intervalos regulares de sustitución de brocas garantizan una calidad constante del orificio, estabilidad dimensional y protegen la integridad estructural del componente final.

Caso 6 de acero para molde de corte de fresa de extremo:

Prueba de vida útil de la herramienta para acero de molde tratado térmicamente HRC48–52 S136

Material de exámen: Acero para moldes tratado térmicamente S136 (HRC48–52)
El S136 es un acero inoxidable de primera calidad para moldes, conocido por su excelente resistencia a la corrosión, alta capacidad de pulido y estabilidad dimensional. Se utiliza ampliamente en componentes de moldes de inyección de precisión. Para esta prueba, se seleccionó el S136 tratado térmicamente con un rango de dureza de HRC48-52 para evaluar la resistencia al desgaste de la herramienta en condiciones exigentes.

Mecanizado de alta velocidad con refrigeración por aceite: parámetros de proceso optimizados

La prueba se realizó en un centro de mecanizado de alta velocidad ROUK-ROUK que operaba a 32,000 XNUMX RPM, con un sistema de refrigeración por aceite dedicado. Esta configuración controló eficazmente la acumulación térmica en la zona de corte, minimizó la deformación térmica y prolongó la vida útil de la herramienta durante operaciones de corte prolongadas.

Mecanizado de trayectoria isotrópica continua: prueba de durabilidad de 4 horas

Se empleó una estrategia de trayectoria isotrópica 3D para simular condiciones reales de mecanizado de moldes con superficies curvas complejas. La herramienta funcionó de forma continua durante 4 horas sin interrupción, optimizando su rendimiento en condiciones de alta carga y alta velocidad para evaluar la durabilidad y la consistencia de la superficie.

Resultados de rendimiento de la herramienta: desgaste visible cero, estabilidad máxima

Tras 4 horas de corte continuo, la herramienta de carburo sólido HRC65 no mostró signos visibles de desgaste ni astillamiento en los filos. Los filos de corte se mantuvieron afilados e intactos, demostrando una excelente resistencia al desgaste, dureza al rojo y estabilidad térmica, aspectos cruciales para el mecanizado de aceros inoxidables endurecidos para moldes como el S136.

Calidad del acabado superficial: Ra 0.3–0.4 µm lograda de manera constante

La superficie mecanizada exhibió un acabado uniforme de espejo con una rugosidad superficial de Ra de 0.3 a 0.4 µm, cumpliendo o superando los estándares de la industria para cavidades de moldes de alta precisión. Este nivel de acabado reduce significativamente o elimina la necesidad de pulido manual, lo que mejora la eficiencia posterior y disminuye los costos de producción.

Caso 7 de acero para molde de corte de fresa de extremo:

Prueba de mecanizado en bruto de acero tratado térmicamente con fresa de extremo con radio de esquina

Optimizado para el desbaste a alta velocidad de acero para moldes tratado térmicamente (HRC48–52)

Esta prueba se realizó con acero para moldes tratado térmicamente con un rango de dureza de HRC48 a HRC52, específicamente para evaluar la vida útil de la herramienta y la estabilidad de corte de una fresa de extremo con radio de esquina en condiciones de desbaste a alta velocidad. Estos materiales de alta dureza requieren una excepcional resistencia al filo y al desgaste, lo que los hace ideales para la evaluación comparativa de fresas de extremo de carburo resistentes al desgaste.

La configuración del husillo de alta velocidad demuestra una excelente estabilidad de la herramienta

El mecanizado se realizó en un centro CNC de alta velocidad ROUK-ROUK, con una velocidad de husillo de 32,000 XNUMX RPM y refrigeración por aire. Incluso en funcionamiento continuo a alta carga, la herramienta mantuvo un rendimiento excelente sin vibraciones ni deriva dimensional, lo que indica una estabilidad excepcional para aplicaciones de desbaste a alta velocidad.

Desgaste mínimo de la herramienta después de 5 horas de desbaste continuo

Durante un ciclo de mecanizado de desbaste a alta velocidad de 5 horas, la fresa se sometió a una intensa eliminación de material con cargas de corte elevadas. La inspección posterior reveló solo un desgaste leve del filo, que se mantuvo afilado e intacto, lo que destaca la durabilidad y la larga vida útil de la herramienta en aplicaciones exigentes de acero para moldes.

Mantiene la precisión dimensional y la integridad del borde bajo tensión

A pesar de la prolongada operación de alta tensión, la herramienta conservó su filo afilado y precisión dimensional, ofreciendo un soporte fiable para operaciones posteriores de semiacabado y acabado. Esto la convierte en la opción preferida para el desbaste de aceros de alta dureza en industrias como la fabricación de moldes, la industria aeroespacial y el mecanizado de precisión.

Caso 8 de acero para molde de corte de fresa de extremo:

Fresa de extremo redondeado para mecanizado de alta precisión de acero de alta dureza HRC59.9

Material: Acero para moldes ASSAB 88 (HRC59.9)
El material de la pieza es acero para moldes ASSAB 88 tratado térmicamente con una dureza de HRC59.9, lo que lo convierte en un acero de alta dureza típico para moldes de inyección y estampación de plástico. Estas aplicaciones exigen una excelente resistencia al desgaste de la herramienta y precisión dimensional durante ciclos de mecanizado prolongados.

Herramienta: Fresa de extremo redondeado D6R0.5 (grado HRC65)
La herramienta seleccionada es una fresa de extremo redondeado D65R6 de grado HRC0.5. Esta herramienta ofrece una resistencia térmica y una resistencia de corte superiores, lo que la hace ideal para acabados de alta precisión en aplicaciones de acero endurecido. El diseño del radio de la punta (R0.5) ayuda a reducir la concentración de tensiones en la punta de la herramienta, lo que aumenta significativamente su vida útil y mejora la estabilidad del mecanizado.

Parámetros de mecanizado: velocidad del husillo: 7000 RPM, velocidad de avance: 900 mm/min
Los parámetros de corte se optimizan cuidadosamente para lograr un equilibrio entre el acabado superficial y la eficiencia. Una velocidad de husillo de 7000 RPM, combinada con una velocidad de avance de 900 mm/min, facilita un proceso de contorneado uniforme y continuo, especialmente crítico en aplicaciones de acabado de moldes.

Resultados de rendimiento: desgaste mínimo de la herramienta, alta precisión dimensional, excelente acabado superficial
Tras 3 horas de mecanizado continuo de contornos, la herramienta presentó un desgaste mínimo y se mantuvo en condiciones de servicio, demostrando una resistencia al desgaste excepcional. La pieza terminada mantuvo una tolerancia dimensional de ±0.003 mm, y la calidad superficial cumplió con los estándares de procesamiento de moldes de alta precisión, con un acabado excelente.

Caso 9 de acero para molde de corte de fresa de extremo:

Fresa de punta esférica para desbaste de material SKD11

Desbaste de alta eficiencia de acero para moldes SKD11 con fresas de punta esférica

Al mecanizar acero para moldes de alta dureza como SKD11 (hasta HRC60), las fresas de punta esférica ofrecen un rendimiento excepcional en operaciones de desbaste de alta eficiencia. La fresa de punta esférica D6R3, en particular, demuestra una excelente capacidad de corte y estabilidad durante el fresado intensivo, lo que mejora significativamente la velocidad de arranque de material y la eficiencia del mecanizado.

Resistencia excepcional al desgaste y mayor vida útil de la herramienta

Diseñadas para una mayor durabilidad, estas fresas de punta esférica de grado HRC65 mantienen un desgaste mínimo incluso durante el corte prolongado de acero endurecido. Su superior resistencia al calor y al desgaste las hace ideales para entornos de producción continua, lo que ayuda a reducir la frecuencia de cambio de herramientas y el tiempo de inactividad.

Rendimiento estable a altas velocidades y avances

Diseñada para desbaste a alta velocidad, esta herramienta ofrece un rendimiento excepcional bajo parámetros exigentes, como una velocidad de husillo de 7,500 RPM y un avance de 2,800 mm/min, sin generar vibraciones ni inestabilidad. Esto la hace especialmente adecuada para el preformado de acero para moldes, desbaste pesado y otras tareas de corte con cargas elevadas.

Optimizado para centros de mecanizado CNC de alta velocidad

Estas fresas de punta esférica son compatibles con centros de mecanizado CNC de alta velocidad de 3 y 5 ejes. Permiten estrategias de trayectorias de herramienta eficientes y estables, lo que las hace ideales para el mecanizado de superficies complejas, el desbaste de cavidades y el procesamiento de bases de moldes. El rendimiento predecible de la herramienta contribuye a flujos de trabajo más fluidos y a reducir las interrupciones en la trayectoria de herramienta.

Caso 10 de acero para molde de corte de fresa de extremo:

Fresa de punta esférica HRC65 para acabado de alta precisión de acero para moldes M333 (HRC48–52)

Ideal para el acabado de precisión de acero para herramientas M333 de alta dureza

Esta prueba aplica una fresa de punta esférica D65R6 de grado HRC3 para realizar un acabado paralelo de alta velocidad en acero para moldes M333 con una dureza de HRC48-52. Con una velocidad de husillo de 16,000 1600 rpm y una velocidad de avance de XNUMX mm/min, la herramienta demuestra una excelente estabilidad de corte, precisión geométrica y un rendimiento dimensional constante, lo que la hace muy eficaz para aceros para herramientas endurecidos.

Acabado superficial tipo espejo: no requiere pulido posterior

La pieza terminada logra un acabado superficial uniforme sin sombras (sin efecto yin-yang). La rugosidad superficial alcanza Ra ≤ 0.05 µm, lo que cumple con los requisitos de aplicaciones de moldes y cavidades de alta precisión, donde la claridad visual y el acabado sin pulido son cruciales.

Control dimensional excepcional: desviación ≤0.001 mm

La comparación dimensional entre dos planos clave antes y después del acabado muestra una desviación mínima de tan solo 0.001 mm. Esto destaca la estabilidad dimensional de la herramienta y la uniformidad del paso a lo largo del ciclo de 5.5 horas.

Excelente vida útil de la herramienta con un desgaste mínimo de más de 5.5 horas

Incluso después de 330 minutos de acabado continuo, el filo se mantiene afilado con un desgaste mínimo y sin melladuras visibles. Esto demuestra la resistencia térmica y la durabilidad al desgaste de la fresa de punta esférica HRC65, lo que la hace ideal para aplicaciones de uso prolongado en materiales endurecidos.

El enfriamiento con aceite mejora la estabilidad térmica y la integridad de la superficie

Todo el proceso se apoya en refrigeración a base de aceite, lo que reduce significativamente el calor en la zona de corte. Esto ayuda a prevenir la deformación térmica, minimiza las microfisuras y mantiene la uniformidad de la superficie, protegiendo al mismo tiempo el filo de la herramienta durante ciclos largos.
