지난달 독일 슈투트가르트에서 정밀 금형 인서트 제작 과정에서 발생한 심각한 재작업 문제를 해결했습니다. 해당 부품은 1.2379(D2) 공구강으로 제작되었고, 극저온 경화 처리로 경도 65 HRC를 달성했습니다. 도면에는 M6×1 블라인드 내부 나사산이 요구되었는데, 현장 팀은 심각한 병목 현상에 직면했습니다. 초미세 입자 카바이드 나사 엔드밀이 세 번째 구멍을 가공하기도 전에 부러진 것입니다. 부러진 카바이드 조각이 구멍 깊숙이 박혀버리면서 2,000유로에 달하는 금형 인서트가 폐기될 위기에 처했습니다.
유럽과 미국의 금형 제작 업체들을 16년 넘게 지원해 오면서, 우리는 이러한 갑작스러운 고장 시나리오를 수없이 목격해 왔습니다. 대부분의 기계공들은 본능적으로 코팅의 내열성, 스핀들 속도 또는 이송 속도를 원인으로 지목합니다. 하지만 공작기계의 공구 경로와 스핀들 부하를 분석해 보면 다른 결론에 도달합니다. 진정한 근본 원인은 축 방향 피치나 표면 속도가 아닌 경우가 많습니다. 바로 간과하기 쉬운 고위험 변수, 즉 나사 밀링 머신의 반경 방향 절삭 깊이입니다.
경도 65 HRC에 도달하면 강철의 연신율은 거의 0에 가까워지고 절삭 저항은 기하급수적으로 증가합니다. 반경 방향 접촉 폭이 단 0.02mm만 넓어져도 내부 접촉 아크가 순식간에 확장됩니다. 열이 칩과 함께 빠져나가지 못하게 되면서 나사 밀링 공구에 심한 채터링이 발생합니다. 고주파 진동과 기계적 충격 사이에 갇힌 공구의 중심부는 급격한 피로 파괴를 겪게 됩니다. 그 결과, 수 밀리초 만에 공구의 심각한 마모와 이빨 파손이 발생합니다.
경화강에 CNC 나사 가공을 할 때, 정말로 달팽이처럼 느린 속도로 진행해야 할까요? 아니면 CAM 설정에 고하중 가공에 맞춰 보정된 반경 방향 체결 모델이 누락된 것일까요?
실제 작업 현장에서 발생하는 사고 사례: HRC65 강재 가공 시 나사 밀링기가 자주 고장나는 이유는 무엇일까요?
많은 작업장에서 극저온 담금질된 공구강에 사전 경화된 강철의 가공 기준을 적용하는 것을 흔히 볼 수 있습니다. 가공 담당자들은 종종 풍부한 냉각수와 낮은 회전 속도(RPM)가 공구 손상을 방지할 것이라고 생각하여 반경 방향 여유를 두 번에 걸쳐 동일하게 가공합니다. 하지만 경도 65 HRC의 강에서는 이러한 가정이 치명적입니다. 조밀한 탄화물 네트워크는 소성 변형의 여지를 남기지 않습니다. 반경 방향 힘이 임계점을 넘어서면 공구의 구조적 핵심부가 즉시 파손됩니다.
스핀들 부하계는 공구 파손이 순식간에 발생한다는 것을 확인시켜 줍니다. 기계 스핀들이 멈추는 것이 아니라, 공구가 절삭 영역에 진입하는 순간 절삭 저항이 급증하는 것입니다. 미크론 규모의 변형은 의도치 않은 칩 두께 증가를 유발하고, 이는 모든 날에 누적됩니다. 나사 밀링 머신의 반경 방향 절삭 깊이가 설정의 탄성 한계를 초과하면, 공구는 깨끗한 절단 대신 둔탁한 충격을 받게 됩니다.
나사 밀링 공구 마모 및 초기 미세 파손 분석: 서구 고객들이 반환한 파손 공구에서 얻은 통찰
파손된 공구가 저희 연구실에 도착하면, 초고심도 3D 현미경으로 절삭날을 검사합니다. 작업자들은 일반적으로 마모나 코팅 손상을 원인으로 보고합니다. 그러나 고배율 분석 결과, 연마된 절삭날을 따라 조개껍질 모양의 미세한 파편이 일관되게 발견됩니다. 이러한 조기 나사 밀링 공구 마모는 마모로 인한 손실이 아니라, 극심한 접촉 응력으로 인한 기계적 박리 현상입니다.
경화강 밀링 가공 중 발생하는 교번 전단력은 코팅 아래의 서브마이크론 탄화물 결정립 경계에 과부하를 일으킵니다. 이러한 경계를 따라 미세 균열이 단 몇 회전 만에 전파됩니다. 엔지니어들은 종종 AlTiN 코팅과 실리콘 나노복합 코팅 중 어느 것이 더 나은지 논쟁하지만, 저희 입장은 간단합니다. 일단 미세 균열이 발생하면 어떤 코팅도 날을 보호할 수 없습니다. 날마다 가해지는 기계적 하중을 조절해야 합니다.
강성 한계 및 절삭 저항: HRC 65 경화강에서 나사 밀링의 반경 방향 절삭 깊이(DOC)에 대한 극도의 민감도
경도 65 HRC에 달하는 강철의 전단 항복 강도는 공구 시스템을 극한까지 몰아붙입니다. 모든 진입 사이클은 홀더와 스핀들의 정적 및 동적 강성을 시험합니다. 내부 나사산은 내부에 오목한 경계면을 가지고 있기 때문에 공구와 나사 구멍 사이의 접촉 면적이 외부 윤곽 가공보다 훨씬 큽니다. 따라서 나사산 밀링 시 반경 방향 절삭 깊이가 아주 조금만 증가해도 변형력이 기하급수적으로 증가합니다.
고객과 협력할 때, 우리는 사이클 타임과 변형 위험 사이의 균형을 고려합니다. 반경 방향 체결을 늘리면 사이클 타임은 단축되지만, 2.5배 이상의 돌출부는 고주파 진동 불안정성을 유발합니다. 따라서 우리는 공격적인 절삭을 시도하기보다는 작고 점진적인 반경 방향 체결 단계를 거치도록 권장합니다. 경도 65 HRC의 금형강에서 과도한 측면 하중은 피치 직경 테이퍼, 심한 진동, 그리고 치명적인 파손을 초래할 수 있습니다.
단일 패스 가공의 한계를 뛰어넘어: HRC65 나사 밀링 커터의 반경 방향 절삭 깊이 및 다중 패스 적층 전략
많은 작업장에서 작업자는 작업 시간을 단축하기 위해 한두 번의 패스로 전체 나사산 프로파일을 절삭하려고 합니다. 일반 강재는 강한 체결에도 잘 견디지만, 경화된 금형강에 이렇게 하면 마치 단단한 화강암에 공구를 박는 것과 같습니다. 전체 프로파일 체결은 절삭력을 순간적으로 급증시켜 공구 홀더와 스핀들 어셈블리를 비틀어지게 합니다. 이로 인해 피치 직경이 감소하고 진입부에 열 응력이 집중됩니다.
경도 65 HRC의 공작물 강재를 가공할 때는 "최소한의 패스 횟수"라는 사고방식을 버려야 합니다. 공구 경로를 제어된 다중 패스 시퀀스로 재구성해야 합니다. 반경 방향 스텝오버를 분할하면 전단력이 초경합금의 탄성 한계 내에 유지됩니다. 이러한 접근 방식은 스핀들 진동 피크를 줄이고 HRC 65 나사 밀링 커터가 갑작스러운 파손 없이 예측 가능한 마모 범위 내에서 작동하도록 합니다.
검증된 방사형 적층 알고리즘: 경화강 나사 밀링을 위한 점진적 단계적 모델
경화 다이스강에 대한 현장 테스트 결과, 다음과 같은 명확한 규칙이 확인되었습니다. 바로 점진적인 스텝오버 전략을 사용해야 한다는 것입니다. 나사산 프로파일이 정점에서 뿌리까지 형성됨에 따라 공구의 접촉 면적은 비선형적으로 확장됩니다. 동일한 반경 방향 스텝을 적용하면 각 사이클마다 측면 절삭력이 크게 증가합니다. 당사는 검증된 비율, 즉 1차 패스에서 40%, 2차 패스에서 30%, 3차 패스에서 20%, 그리고 최종 크기 조정 절삭에서 10%의 재료 제거율을 적용합니다.
경화강 나사 가공 시에는 공구 돌출 길이와 동적 설정 강성을 고려하여 단계별 절삭 비율을 조정해야 합니다. 돌출 길이가 3×D를 초과하는 경우, 반경 방향 하중을 안전하게 분산시키려면 5~6회 절삭이 필요합니다. 절삭 시간이 15초 정도 더 걸리는 것은 미미한 수준이며, 파손된 금형 부품에서 깨진 초경합금을 제거하는 비용보다 훨씬 저렴합니다.
"스프링 패스"의 함정: HRC65 강재 가공 시 제로 도어 패스가 나사 가공기 공구 수명을 급격히 단축시키는 이유
연질 소재 가공 시 공구 변형을 제거하기 위해 절삭 깊이를 0으로 설정한 스프링 패스를 사용하는 것이 일반적입니다. 그러나 경도 65 HRC의 공구강에서는 이러한 방식이 절삭날을 손상시킵니다. 절삭 깊이가 0이면 연마된 절삭날이 표면을 관통하여 칩을 생성할 수 없습니다. 대신 절삭날은 경화된 공작물에 강한 마찰과 압력을 받으며 마찰하게 됩니다.
미세 현미경 검사 결과, 이러한 건식 마찰 작용으로 인해 극심한 열 손상이 발생한 것으로 나타났습니다. 국부적인 순간적인 온도 상승으로 인해 PVD 코팅이 빠르게 박리되고 가장자리를 따라 미세 열 균열이 발생합니다. 이러한 마찰 작용은 단 한 번의 가공만으로도 나사 밀링 공구의 수명을 심각하게 단축시킵니다. 최종 가공 시에는 항상 최소 0.010mm~0.015mm의 반경 방향 여유를 유지하거나, 공구 반경 오프셋을 조정하십시오.
기계 및 공구 강성 제어: 나사 밀링 채터링을 억제하기 위한 반경 방향 맞물림 관리
숙련된 기계공은 경질 밀링 작업 중 불안정성을 나타내는 특유의 소음을 즉시 알아차립니다. 날카로운 끽끽거리는 소리에 이어 표면에 채터 자국이 생기고 공구 끝이 부러집니다. 스핀들 속도를 절반으로 줄이는 것은 흔히 나타나는 잘못된 대응책입니다. 경험상 속도를 낮추면 절삭이 오히려 채터가 재발하는 영역으로 들어가 공구 변형이 더 커지는 경우가 많습니다.
채터링을 억제하려면 물리적인 반경 방향 접촉 경계를 고정해야 합니다. 경도 65 HRC에서 절삭력은 스핀들 테이퍼, 공구 홀더 및 초경 생크의 미세 변형을 이용합니다. 외부 감쇠 장치로는 이 근본적인 문제를 해결할 수 없습니다. 진동이 기계 스핀들 전체로 전달되기 전에 나사 밀링기의 채터링을 방지하려면 초기 원형 진입 시 최대 절삭력을 제한해야 합니다.
반경 방향 오버행이 큰 나사 밀링 가공 시 채터 현상 완화: 반경 방향 절삭 깊이 미세 조정
금형 캐비티가 깊으면 공구 돌출부가 금형 직경의 3배 또는 3.5배를 초과하는 경우가 많아 공구 변형이 돌출부 길이의 세제곱에 비례하여 증가합니다. 특히 깊은 막힌 구멍에서는 작업 일정 압박으로 인해 이송 속도는 낮게 유지하면서 반경 방향 스텝오버는 넓게 유지하는 경우가 흔합니다. 이렇게 좁은 구멍은 칩 배출을 방해하여 공구를 중심에서 벗어나게 하고, 결국 격렬하게 반동하게 만듭니다.
현장에서 바로 적용할 수 있는 간단한 해결책은 패스당 절삭 깊이를 0.015mm에서 0.020mm 사이로 줄이는 것입니다. 이렇게 미세한 칩을 생성하면 초경 생크에 가해지는 굽힘 모멘트가 크게 줄어듭니다. 이러한 측면 힘을 제어하면 긴 절삭 공구에서 발생하는 심한 나사 밀링 채터링을 억제하여, 그렇지 않으면 즉시 파손될 수 있는 절삭 작업을 안정화할 수 있습니다.
내부 나사 밀링에서 돌출 비율 및 접촉 호에 대한 현장 교정 기술
내부 나사 가공은 외부 나사 가공보다 훨씬 큰 접촉 호를 생성합니다. 이는 오목한 구멍의 곡률이 커터를 감싸기 때문입니다. 만약 공구 직경을 나사의 작은 직경과 너무 가깝게 선택하면, 접촉 호로 인해 공구 날에 과부하가 즉시 발생합니다. 이로 인해 칩이 즉시 쌓이고, 열이 축적되며, 심하게 휘어집니다.
저희는 엔지니어들에게 적절한 간극 확보를 위해 공구 직경과 나사산 직경의 비율을 65%에서 75% 사이로 엄격하게 유지하도록 지시합니다. 또한, 직선 진입이 아닌 90도 접선 방향의 나선형 진입 경로를 사용하도록 합니다. 이렇게 하면 솔리드 카바이드 나사산 엔드밀이 절삭면에 부드럽게 진입하여 반경 방향 힘의 균형을 유지하고 진입 충격으로 인한 테이퍼 현상을 방지할 수 있습니다.

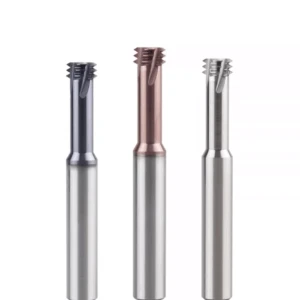

현장 엔지니어를 위한 실용 가이드: HRC65 경화강 CNC 나사 밀링 가공 시 주요 절삭 매개변수 설정
기계공들은 기본 CAM 템플릿을 사용하여 경도 65 HRC의 공구강을 가공할 때 난관에 부딪힙니다. 경질 부품 가공에서는 파라미터 오차가 허용되지 않습니다. 과도한 표면적은 극심한 마찰 온도를 유발하여 코팅 열화 및 열 파괴를 가속화합니다. 반대로, 칩 부하가 지나치게 낮으면 재료를 깨끗하게 절단하지 못합니다. 이로 인해 내경을 따라 즉각적인 가공 경화가 발생하여 측면 마모가 가속화됩니다.
유럽과 미국의 작업 현장에서 우리 팀은 다음과 같은 엄격한 규칙을 따릅니다. 먼저 표면 속도를 제한한 다음 칩 부하를 조정하여 힘을 안정화합니다. 극한 합금을 절삭할 때는 칩 열 배출과 스핀들 서보 역학 사이의 균형을 맞춰야 합니다. 반경 방향 절삭 깊이와 이송 속도는 사용 가능한 저RPM 스핀들 토크와 일치해야 합니다. CNC 나사 밀링에 대한 엔지니어링 프로토콜을 적용하면 공구 파손을 최소화할 수 있습니다.
스핀들 속도부터 이송 보정까지: 나사 밀링 파라미터를 위한 동적 균형 조정 프레임워크
기계공들은 종종 매뉴얼에 나온 절삭 속도 권장 사항을 절대적인 진리처럼 여깁니다. 경도 65 HRC의 강재를 가공할 때는 열에 의한 날끝 연화를 방지하기 위해 절삭 속도를 35~55m/min의 보수적인 범위 내로 유지합니다. 진정한 과제는 날당 이송량을 정확하게 조절하는 데 있습니다. 칩 부하는 0.008mm의 미세 전단 최소값 이상을 유지해야 하지만, 공구 날의 굽힘 항복점보다는 훨씬 낮아야 합니다.
당사의 동적 프레임워크는 나사 밀링 절삭 매개변수를 최적화하여 절삭 공구 수명과 가공 시간을 균형 있게 조절합니다. 칩이 검고 가루처럼 보이거나 스핀들 부하가 15%를 초과하여 변동하는 경우, 즉시 절삭 속도를 10% 낮추십시오. 그런 다음 절삭 고조파가 깨끗한 윙윙거리는 소리로 바뀔 때까지 칩 부하를 조정하십시오. 기계 콘솔에서 수행하는 동적 튜닝은 정적 차트 값보다 항상 더 나은 결과를 제공합니다.
CNC 나사 밀링에서 외부 접근 나선형 보간을 위한 이송 속도 계산
내부 나사 가공에서 흔히 발생하는 프로그래밍 오류는 선형 날끝 속도를 기준으로 공구 이송량을 조절하는 것입니다. CNC 제어는 공구의 중심선을 기준으로 제어하며, 절삭 외주면을 기준으로 제어하지 않습니다. 공구 중심이 실제 절삭 직경보다 작은 내부 반경을 따라 이동하기 때문에, 보정되지 않은 날끝 이송량은 급격하게 증가합니다. 이러한 오류를 수정하지 않은 코드는 공구 날에 과부하를 일으켜 공구 파손을 초래할 수 있습니다.
프로그래머는 공구 경로 중심 이송 속도를 내야 하는데, 이는 내경과 공구 직경의 비율에 따라 결정해야 합니다. 또한, 절대로 직선 90도 벡터를 따라 절삭에 진입해서는 안 됩니다. 항상 접선 방향의 90도 나선형 롤인 동작을 프로그래밍해야 합니다. 이러한 원형 진입 방식은 절삭 저항을 0에서 목표 부하까지 부드럽게 증가시켜 CNC 나사 밀링에서 흔히 발생하는 파괴적인 진입 스파이크를 방지합니다.

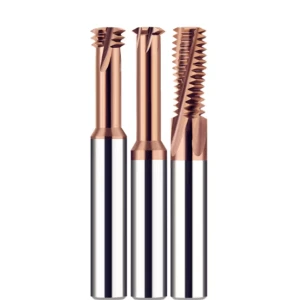

제조 및 사후 지원 관점에서 본 나사 가공기 공구 수명 극대화: 공정 모니터링 활용
수십 년간의 절삭 공구 제조 경험을 통해 우리는 중요한 원칙을 배웠습니다. 비용 효율적인 가공은 엔드밀을 마모될 때까지 사용하는 것이 아니라 예측 가능한 공구 인덱싱에서 비롯된다는 것입니다. 경도 65 HRC의 공구강을 가공할 때, 최적의 다중 패스 전략조차도 능동적인 공정 모니터링에 의존합니다. 스핀들 진동, 미세한 채터링, 그리고 미세한 공구 변형의 변화를 감지함으로써 치명적인 파손이 발생하기 전에 개입할 수 있습니다.
공구의 조기 고장은 일반적으로 열 피로와 탄화물 한계를 초과하는 반복적인 굽힘 하중으로 인해 발생합니다. 경화된 금형에서 불량률이 높다면 즉시 폐쇄 루프 공정 추적 시스템을 도입하십시오. 나사산 피치 정확도와 미세한 모서리 검사를 연관시키면 반응적인 가동 중지 시간을 제어된 생산으로 전환할 수 있습니다. 이러한 체계적인 루틴은 나사 밀링 공구의 수명을 연장하는 가장 확실한 방법입니다.
나사산 합격/불합격 게이지를 사용하여 과절삭 또는 공구 편향(반경 방향 절삭 깊이 문제)을 진단하는 방법
나사산 플러그 게이지는 작업 현장에서 민감한 하중 센서 역할을 합니다. Go 게이지가 걸리거나 No-Go 게이지가 헐겁게 들어가면 작업자는 종종 마모 오프셋을 제대로 확인하지 않고 조정합니다. 하지만 실제로는 이는 공구의 심각한 변형을 나타냅니다. 측면 반경 방향 하중으로 인해 절삭 공구가 중심에서 벗어나게 되어 하단부가 좁아지는 테이퍼형 피치 직경이 발생합니다. 변형 문제를 해결하지 않고 오프셋만 보정하면 구멍 입구에서 과도한 절삭이 발생합니다.
경화된 막힌 구멍에서 Go 게이지가 두세 바퀴 돌린 후 걸리면 작업을 중단하고 레이디얼 패스 분포를 점검하십시오. 최종 나사 밀링의 레이디얼 절삭 깊이가 공구 생크에 과부하를 주는지 확인하십시오. 레이디얼 오프셋을 미세 조정하면서 최종 패스의 레이디얼 접촉 깊이를 0.010mm 줄이면 테이퍼 문제가 즉시 해결됩니다. 게이지 저항을 측정하는 것이 시행착오를 통한 오프셋 조정보다 레이디얼 편향을 훨씬 정확하게 진단할 수 있습니다.
코팅 상태 모니터링 및 냉각수/윤활유 관리로 나사산 가공기 수명 연장
경화강을 밀링 가공할 때 가장 중요한 기준점은 측면 마모 폭입니다. 극심한 접촉 응력으로 인해 마찰열이 발생하여 코팅이 벗겨지고 노출된 탄화물이 몇 분 안에 열화됩니다. 많은 작업장에서 수용성 냉각수를 가공 구멍에 주입합니다. 하지만 65 HRC 강에서는 고압 액체로 인한 열 충격이 미세 균열을 유발합니다. 고압 건조 공기 또는 MQL(최소량 냉각)을 사용하면 공구 수명을 훨씬 더 안정적으로 유지할 수 있습니다.
경화된 나사 가공 작업에서 공구 수명이 다해가면 20배 확대경으로 절삭날을 검사하십시오. 연마된 날을 따라 미세한 박리가 발생하거나 측면 마모가 0.1mm를 초과하면 솔리드 카바이드 나사 엔드밀의 수명이 다했음을 나타냅니다. 경화된 부품 가공, 복잡한 깊은 막힌 구멍 가공 또는 배치 불량 문제가 발생하는 경우 도면 및 합금 정보를 공유해 주시면 함께 최적의 공구 경로를 설정해 드리겠습니다.
