지난달, 저희는 미시간에 있는 1차 자동차 금형 제작 업체에서 5축 수직 가공 센터에서 반복적으로 발생하는 고장 문제를 해결했습니다. 해당 장비는 진공 열처리된 D2 공구강(HRC62)에 M5 내경 나사산을 가공하는 데 사용되고 있었습니다. 여덟 번째 나사산 가공 시 공구 끝부분이 심각하게 파손되었습니다. 담당 엔지니어는 절삭 속도( Vc )를 낮추고 이송 속도를 극도로 줄였지만, 측면은 오히려 더 빠르게 타버리고 부러졌습니다.
200배율 광학 현미경으로 관찰한 결과, 균열 패턴이 실제 상황을 명확히 보여주었습니다. 이는 높은 표면 접촉면으로 인한 마모가 아니었습니다. 나선형 보간 가공 중 나사 밀링의 축 방향 절삭 깊이 불균형으로 인해 발생한 기계적 충격 피로였습니다 . HRC60 경도를 넘어서면 금속의 전단 저항이 비선형적으로 증가합니다. 이러한 환경에서는 초경 나사 밀링에서 아주 작은 편향조차도 심한 채터링을 유발합니다.
지난 수십 년간 북미와 유럽 전역의 정밀 가공 업체를 지원하면서 이러한 실패 패턴을 반복적으로 목격해 왔습니다. 40~50 HRC의 예비 경화강에 익숙한 많은 프로그래머들은 반경 방향 절삭 폭( ae )을 줄이는 것만으로 충분하다고 생각합니다. 그러나 HRC62에서는 절삭력이 절삭날을 따라 집중됩니다. 이러한 국부적인 응력은 표준 초경합금의 횡방향 파괴 강도를 쉽게 초과합니다.
극도로 단단한 재료를 가공할 때, 한 번에 전체 깊이를 절삭하는 위험을 감수해야 할까요, 아니면 축 방향 하중을 분산시키기 위해 여러 번에 걸쳐 나사 밀링을 해야 할까요? 공구 수명이나 가공 시간을 희생하지 않고 마이크론 수준의 나사 정밀도를 유지하는 방법은 무엇일까요? 해답은 공구 변형 제어, 칩 부하 관리, 그리고 기계 설정의 강성 확보에 있습니다.
HRC62 강재에서 공구 파손의 주요 원인이 축 방향 절삭 깊이인 이유는 무엇일까요?
HRC60 이상의 냉간 가공 공구강을 가공할 때 일반적인 작업 현장의 관행으로는 한계가 드러납니다. 많은 프로그래머들이 스핀들 속도를 낮추면서도 깊은 축 방향 접촉을 유지하는데, 이는 경화된 마르텐사이트의 전단 항복 응력이 비선형적으로 증가한다는 사실을 간과하는 것입니다. 축 방향 접촉 범위가 너무 넓으면 결과적으로 발생하는 반경 방향 및 축 방향 힘이 탄화물 기판의 횡방향 파괴 강도를 쉽게 초과하게 됩니다.
북미와 유럽 현장 방문을 통해 우리는 이러한 계산 착오를 매일 목격합니다. 여러 날이 맞물리는 상태에서 나사 가공 시 축 방향 깊이가 과도하면 공구 생크에 미세한 탄성 히스테리시스가 발생합니다. 각 날이 절삭면에 진입하고 빠져나올 때마다 강렬한 주기적 충격이 발생하여 보호 코팅이 수 밀리초 만에 파손됩니다. 이러한 충격은 일반적인 마모가 발생하기 훨씬 전에 수 마이크론 미만의 피로 균열을 유발합니다.
CNC 나사 밀링 비트의 실제 고장 메커니즘: 미세 파손 vs. 급격한 측면 마모
슈투트가르트의 한 사출 금형 공장에서 실시된 공구 점검 중, 기술자들은 공구의 조기 파손 원인을 코팅 접착 불량으로 지목했습니다. 그러나 마모된 CNC 나사 밀링 비트를 3D 디지털 현미경으로 검사한 결과, 절삭면에 마모 흔적이 전혀 발견되지 않았습니다. 오히려 앞쪽 날의 절삭날을 따라 미세한 파손이 뚜렷하게 나타났습니다. 열 마찰이 아닌 기계적 충격 하중이 공구를 파손시킨 것입니다.
이 두 가지 파손 모드를 구분하는 것은 작업 현장에서 매우 중요합니다. HRC62 강재의 경우, 적절한 절삭 깊이를 유지하면 측면에 균일하고 매끄러운 마모띠가 형성됩니다. 그러나 절삭 시작 시 축 방향 힘이 급격히 증가하면 연마된 모서리에 즉시 미세한 홈이 생깁니다. 이 소재는 연성이 전혀 없기 때문에 이러한 미세 홈이 칩 배출을 막아 바로 다음 가공에서 날이 완전히 파손되는 원인이 됩니다.
방사형 층상 구조와 축 방향 깊이의 기계적 평형: 경화강이 연강의 계산법을 따르지 않는 이유
연강과 알루미늄은 소성 변형을 통해 열 에너지가 칩과 함께 방출되므로 칩 부하 계산이 정확합니다. 하지만 HRC62 공구강은 완전히 다릅니다. 이 소재는 연속적인 곱슬 칩을 생성하지 않고 미세하고 마모성이 강한 입자성 분진만 발생시킵니다. 절삭 저항은 전적으로 강성 기계적 접촉을 통해 전달되므로 일반적인 이송량 계산 공식이 적용되지 않습니다.
동력계 테스트 데이터에 따르면 반경 방향 체결( ae )과 나사 밀링 축 방향 깊이 사이에는 미묘한 균형이 필요합니다. 한 번에 최대 깊이까지 가공하려면 반경 방향 절삭 폭을 0.02mm 미만으로 줄여야 합니다. 이 지점에서 모서리는 전단이 아닌 마찰과 연마로 인해 심각한 가공 경화가 발생합니다. 축 방향 절삭 증분을 줄이면 강력한 반경 방향 전단 하중을 유지하면서 절삭력을 안전한 압축 응력 영역 내에 유지할 수 있습니다.
공구 고장의 임계점: 전체 깊이 단일 패스 vs. 단계적 다중 패스 전략
HRC62 강재에 한 번의 헬리컬 패스로 나사산 전체 깊이를 가공할 수 있을까요? 답은 허용 가능한 공구 교체 비용에 달려 있습니다. HRC62 소재를 사용하는 정형외과용 뼈 고정판 설정을 최적화하는 과정에서 공구 마모율을 면밀히 추적했습니다. 나사산 피치의 1.5배를 초과하는 축 방향 체결로 막힌 구멍을 밀링할 때 12번에서 15번 구멍 사이에서 공구 이빨이 파손되는 현상이 빈번하게 발생했습니다.
우리는 전체 깊이 가공 경로를 여러 번의 나사 가공 패스로 대체하여 소재를 축 방향과 반경 방향으로 분할함으로써 병목 현상을 해결했습니다. 4mm에서 8mm 사이의 커터를 사용할 경우, 축 방향 스텝을 단일 나사 피치( 1*P )로 제한함으로써 공구 수명을 80개 이상의 가공 완료 구멍으로 연장할 수 있었습니다. 기계 가공 사이클 시간을 몇 초 정도 더 투자함으로써 갑작스러운 공구 교체를 없애고 진정한 공정 안정성을 확보할 수 있었습니다.

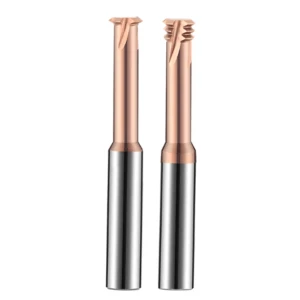

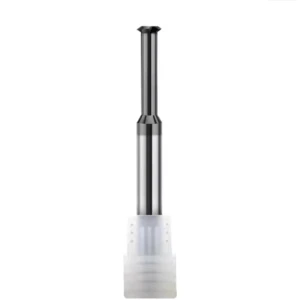

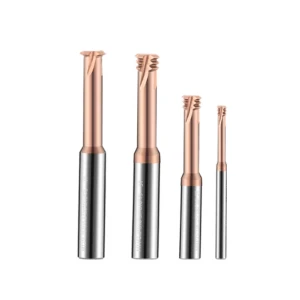

HRC62 강재용 솔리드 카바이드 나사 밀링 공구의 선정 및 기하학적 고려 사항
고경도 합금에 나사 가공을 할 때, 많은 기계공들은 본능적으로 이송 속도나 스핀들 속도를 먼저 조정합니다. 하지만 핵심 공구 형상이 잘못되면 표면적인 매개변수 조정으로는 설정을 수정할 수 없습니다. HRC60을 넘어서면 극한의 전단 응력 하에서 모든 기하학적 결함이 증폭됩니다. 사전 경화된 강재에서는 안정적인 성능을 보이는 플루트 설계와 경사각도 냉간 가공 공구강에서는 구조적 결함으로 이어질 수 있습니다.
유럽 전역의 정밀 공구 제작 업체에 대한 기술 지원 경험을 통해 우리는 기판 강성, 모서리 미세 형상 및 열 안정성 간의 균형이 성공의 핵심이라는 것을 알게 되었습니다. HRC62 다이에 솔리드 카바이드 나사 밀링 공구를 사용할 때는 지나치게 날카로운 절삭날이나 전체 길이 접촉을 피해야 합니다. 공구 형상은 진입 시 발생하는 기계적 충격을 흡수하고 심각한 절삭 응력을 안전하게 공구 생크로 전달해야 합니다.
초미세 입자 기판 및 산화 방지 코팅: 공구 수명 연장을 위한 기본 장벽
기판의 결정 구조는 공구가 심한 반복적인 기계적 하중을 견딜 수 있는지 여부를 결정합니다. 당사의 파괴 하중 시험에서 코발트 함량이 10%를 초과하면 초경합금이 극심한 절삭부 열에 의해 소성 변형되는 것으로 나타났습니다. 반대로 코발트 함량이 너무 낮으면 절삭날이 쉽게 부서지는 취성 절삭날이 생성됩니다. 당사는 절삭날의 강성과 내구성을 유지하기 위해 8%의 바인더가 함유된 0.2~0.4μm의 서브마이크론 텅스텐 카바이드를 사용합니다.
코팅은 건식 밀링 또는 최소량 윤활(MQL) 밀링 시 발생하는 극한의 열 장벽을 견뎌야 합니다. 접촉면 온도는 일반적으로 900°C를 초과하여 표준 단층 TiAlN 코팅을 즉시 벗겨냅니다. 당사는 열에 의해 조밀한 산화알루미늄 장벽을 형성하는 나노복합체 AlTiSiN 배합을 권장합니다. 높은 접착력의 코팅은 절삭날을 보호하고 지속적인 생산 공정에서 나사 밀링 공구의 수명을 극대화합니다.
돌출부 및 코어 두께 관리: 경화강 가공에 짧은 플루트와 긴 생크를 가진 솔리드 카바이드 나사 밀링 공구를 추천하는 이유
많은 프로그래머들은 내부 나사산을 한 번에 가공하기 위해 풀 프로파일 나사 밀링 공구를 선호합니다. 그러나 강한 횡방향 하중을 받을 경우 공구 변형은 오버행 길이의 세제곱에 비례합니다. HRC62 강재에 공구 날 전체 길이를 사용하여 가공하면 여러 날에 걸쳐 절삭력이 순간적으로 급증합니다. 단 5미크론의 변형만으로도 심각한 테이퍼 오차가 발생하고 채터링으로 인해 공구가 파손될 수 있습니다.
당사의 현장 설계에서는 강화된 넥 릴리프가 적용된 3~5개의 활성 날을 가진 짧은 플루트 공구를 일관되게 지정합니다. 이러한 견고한 코어 형상은 솔리드 카바이드 나사 밀링 공구에 최대의 굽힘 및 비틀림 강성을 제공합니다. 단계적 축소 방식을 사용하면 사이클 시간이 몇 초 정도 추가될 수 있지만, 비상시 가동 중단과 불량품 발생을 방지할 수 있습니다.
깊은 막힌 구멍 가공 시 발생하는 실제적인 문제점: 칩 배출 및 고압 공구 관통 냉각수의 중요한 역할
경화 공구강으로 막힌 구멍에 나사산을 가공할 때 칩 재절삭 위험이 매우 높습니다. HRC62 경도의 마르텐사이트강에서 발생하는 칩은 연속적인 컬 형태로 부서지는 대신 날카롭고 마모성이 강한 미세 분진으로 부서집니다. 깊이가 1.5D를 초과하면 외부 분사 노즐로는 소용돌이치는 공기 장벽을 뚫을 수 없습니다. 이렇게 갇힌 파편들이 구멍 바닥에 쌓이고, 바닥쪽 나사산은 이 경화된 입자들을 분쇄하는 순간 파손됩니다.
깊은 막힌 구멍 가공 시에는 고압 스핀들 관통 이송 방식을 적극 권장합니다. 40bar 이상의 냉각수 또는 고압 건식 블라스트 공기를 공구 끝단으로 직접 분사하면 칩이 지속적으로 제거됩니다. 고압 블라스트 공기를 절삭면에 직접 분사하면 연마재 칩이 플루트에서 위쪽으로 배출됩니다. 이러한 깨끗한 배출은 공구의 아랫날을 보호하고 경화강 나사 가공 시 공정 안전성을 보장합니다.
심공 및 소형 나사 밀링 가공의 달인: 축 방향 가공에서의 강성 및 처짐 보정
HRC62 재질에 M6 이하 나사산을 가공하면 절삭의 구조적 물리적 특성이 완전히 달라집니다. 대형 공구는 캔틸레버 하중을 쉽게 흡수하지만, 소형 나사 밀링 공구는 코어 직경이 2~4mm에 불과합니다. 단면 계수가 기하급수적으로 감소하여 굽힘에 매우 취약해집니다. 절삭 저항이 조금이라도 증가하면 공구 변형과 나사산 형상 왜곡으로 직결됩니다.
항공우주용 체결 부품 및 정형외과용 임플란트 생산 현장 경험을 통해 고성능 CNC 동적 응답 기능만으로는 변형을 방지할 수 없다는 것을 알게 되었습니다. 절삭날은 미세한 규모에서 경화된 재료를 절삭하는 동안 필연적으로 휘어집니다. 소구경 나사 밀링 머신의 파손을 방지하려면 계산된 테이퍼 보정 및 축 방향 릴리프를 CAM 툴패스와 컨트롤러 오프셋에 직접 통합해야 합니다.
소구경 나사 밀링 공구(M6 이하)를 이용한 축 방향 가공: 길이 대 직경 비율이 2.5를 초과하는 경우 공구 끝단의 변형 계산
깊이 대 직경 비율이 2.5D를 초과하는 M4 또는 M5 블라인드 홀을 밀링 가공하면 종종 테이퍼 나사산이 생성되어 "고" 플러그 게이지를 통과하지 못하는 경우가 발생합니다. 작업자가 공구의 전체 반경 방향 오프셋( $D$ 값)을 잘못 조정하면 나사산 입구가 과도하게 절삭되어 부품이 불량품이 되는 경우가 흔합니다. 캔틸레버 변형은 공구 끝이 가장 높은 절삭 저항을 받는 홀 바닥에서 최대치를 나타내며, 이 부분에서 공구 끝이 벽면에서 멀어지면서 휘어집니다.
평면 오프셋에 의존하는 대신, G 코드에서 직접 동적 보정 곡선을 계산합니다. 소구경 나사 밀링 머신을 프로그래밍할 때, 축 방향 보간 경로를 두세 개의 수직 영역으로 나눕니다. 구멍 바닥 부근에서 프로그래밍된 반경을 0.006mm에서 0.012mm씩 점진적으로 확장하면 처짐이 상쇄됩니다. 이 검증된 보정 방법을 통해 상단에서 하단까지 정확한 피치 직경 원통 공차를 복원할 수 있습니다.
나사 가공 깊이 공차의 엄격한 관리: 바닥 구멍 간섭 및 테이퍼형 나사산 발생 방지를 위한 실용적인 전략
정밀 HRC62 캐비티 인서트의 나사산 간극은 매우 엄격하게 관리됩니다. 나사 밀링 공구는 일반 탭보다 구멍 바닥에 더 가깝게 절삭하지만, 드릴 날 끝의 테이퍼와 열팽창으로 인해 오차가 발생할 여지가 전혀 없습니다. 만약 아래쪽 날이 테이퍼진 드릴 바닥에 닿으면, 갑작스러운 축 방향 충돌로 인해 초경 생크가 즉시 파손됩니다.
정밀한 나사 가공 깊이 공차를 유지하려면 홀 깊이 측정값을 Z축 프로그램 기준점과 동기화해야 합니다. 드릴 포인트 위쪽으로 최소 나사 피치의 0.5배 이상의 여유 공간을 확보해야 합니다. 또한, 레이저 공구 세터 루틴을 설정하여 축 방향 인발 및 열팽창을 0.005mm 단위로 확인하여 홀 바닥과의 충돌을 방지합니다.
담금질 및 템퍼링 처리된 재료의 나사 밀링에서 나선형 보간을 위한 진입 및 출구 호 조정
대부분의 초경 공구 파손은 주 헬리컬 절삭보다는 공구 접촉 또는 분리 중에 발생합니다. 방사형으로 급격하게 절삭하거나 직선으로 급격하게 진입하면 HRC62 재질에 강한 기계적 충격이 가해집니다. 절삭 종료 시 잠시 멈추는 것도 마찬가지로 파손을 초래합니다. 탄성 반동으로 인해 절삭면이 좁아지면서 후연을 따라 미세한 파손이 발생합니다.
당사는 항상 90도 또는 180도의 부드러운 나선형 롤인 아크를 프로그래밍하고, 진입 시 능동적인 축 방향 이동을 결합합니다. 이러한 동적 3D 나선형 경로는 칩 부하를 0에서 목표 이송량까지 점진적으로 증가시킵니다. 부드러운 롤인 진입은 진입 시 채터링을 제거하고, 조용한 절삭을 보장하며, HRC62 강재의 나사 밀링에 필요한 수준의 안정성을 제공합니다.
현장 프로그래밍 및 실제 적용: 다중 패스 나사 밀링 전략 및 공구 수명 최적화
기계 강성과 공구 선택이 최적화되면 HRC62 강재 가공의 생산 신뢰성은 공구 경로 설계에 달려 있습니다. 빠른 사이클 타임을 추구하는 작업자는 종종 절삭이 필요 없는 급속 이송 후, 전체 프로파일 절삭을 통해 소재를 관통하는 방식을 사용합니다. HRC62 강재는 높은 결정립계 전단 저항으로 인해 매번 절삭 패스마다 심각한 반복 피로를 유발합니다. 이러한 공격적인 단일 패스 절삭은 조기 모서리 파손과 기계 가동 중단을 초래할 수 있습니다.
예측 가능한 공구 마모를 위해서는 절삭력을 분산시켜 급격한 절삭력 급증을 방지해야 합니다. 북미와 유럽 전역의 금형 제작 업체에서는 구조화된 다중 패스 밀링을 통해 캔틸레버의 변형을 줄이고 미세 파손을 지연시킵니다. 추가적인 보간 패스로 인해 구멍당 몇 초의 시간이 더 소요되지만, 공구 파손, EDM 소손, 잦은 공구 재설정을 방지할 수 있습니다. 이러한 신뢰성 덕분에 전체 배치 처리량이 두 배로 증가합니다.
단일 패스를 넘어: 반경 방향 단계적 감소 및 축 방향 증분을 이용한 견고한 다중 패스 나사 밀링 매트릭스 구축
0.6mm 깊이를 얻기 위해 0.2mm씩 세 번 균등하게 절삭하는 것과 같은 동일한 반경 방향 절삭량 감소 방식은 작업 현장에서 흔히 발생하는 함정입니다. 절삭이 바깥쪽으로 진행됨에 따라 접촉 호의 길이가 늘어나 후반부 절삭에서 측면 절삭 압력이 급증하게 됩니다. HRC62 금형 블록의 경우, 당사는 점진적으로 감소하는 반경 방향 절삭량 감소 방식을 권장합니다. 즉, 첫 번째 절삭에서 전체 재료의 50~60%를 절삭하고, 두 번째 절삭에서 25~30%를 절삭하며, 세 번째 절삭에서 마무리 절삭을 수행합니다.
오버행이 긴 깊은 구멍의 경우, 축 방향으로 단계적으로 절삭하는 방식을 적용합니다. 여러 번의 패스로 나사 밀링 작업을 분할함으로써 절삭력이 좁고 견고한 접촉 영역에 집중되도록 합니다. 이는 절삭날 전체에 걸쳐 동시에 발생하는 전단 과부하를 방지합니다. 단계적인 진입은 절삭 시 채터 발생을 억제하여 절삭력이 초경합금의 탄성 한계 내에 유지되도록 합니다.
경화강 나사 밀링 가공 시 중요한 절삭 매개변수: 최소 표면적 및 날당 이송량으로 마찰 방지
HRC60 이상의 경도를 가진 재료를 가공할 때 작업자는 종종 안전을 위해 스핀들 속도와 이송 속도를 낮추지만, 이는 거의 항상 역효과를 초래합니다. 솔리드 카바이드 공구는 국부적인 전단 영역에서 발생하는 열을 이용하여 경화된 재료를 연화시킵니다. 절삭 속도가 45m/min 미만으로 떨어지면 강철이 깨끗하게 전단되지 않아 냉간 마모로 이어집니다. 따라서 코팅이 과열되지 않으면서 전단 소성을 유지하기 위해 표면 속도를 55~75m/min 사이로 유지합니다.
경화 강을 나사 밀링 가공 할 때 이송량( fz )에는 엄격한 하한값이 있습니다 . 모든 절삭날은 미세하게 연마된 날 반경을 가지고 있습니다. 프로그램된 이송량이 이 반경(0.005mm/치)보다 작아지면 날이 전단되지 않고 마모됩니다. 이러한 마찰은 심각한 가공 경화를 유발하고 측면을 순식간에 손상시킵니다. 진정한 전단 가공을 위해서는 fz를 0.015~0.03mm/치 사이로 유지해야 합니다.
최종 가공 단계에서 탄성 변형 제거: 나사 게이지 요구 사항 충족에 있어 스프링 가공 단계의 역할
HRC62 부품에서 흔히 발생하는 문제 중 하나는 나사산 입구에서는 게이지가 통과하지만 아래쪽으로 갈수록 뻑뻑해지는 현상입니다. 이는 반경 오프셋 계산 오류 때문이 아니라, 강한 측면 하중을 받을 때 캔틸레버 생크가 휘어지기 때문입니다. 경화강은 탄성 회복력이 높아 밀려난 재료가 피치 직경과 측면 벽으로 되돌아오면서 미크론 규모의 테이퍼 오차를 발생시킵니다.
가장 깔끔한 해결책은 프로그래밍된 동일한 좌표에서 최종 마무리 경로를 반복하는 깊이 0의 스프링 패스입니다. 이 패스는 명목상 절삭량이 전혀 없으며, 이전 패스에서 남은 탄성 반동 및 변형 재료만 제거합니다. 전용 스프링 패스를 실행하면 여러 패스를 거치는 나사 가공에서 발생하는 미세 스텝 현상을 제거하고, 피치 직경을 공차 내에 고정하며, "합격" 게이지가 부드럽게 회전하는 동안 "불합격" 게이지는 정확하게 멈추도록 합니다.
유럽과 미국의 현장 데이터: 공정 검토 - 30개 시추공 폐기에서 180개 시추공의 안정적인 생산까지
실험실 절삭 데이터는 생산 현장의 역동적인 환경과 접촉하면 거의 그대로 유지되지 않습니다. 유럽과 북미 전역의 고객 작업을 최적화할 때, 우리는 스핀들 부하, 공구 고장률, 그리고 실제 교대 근무 생산량을 추적합니다. HRC62 강재의 경우, 매개변수 조정은 시험편에서 거울처럼 매끄러운 표면을 얻는 데 그치는 것이 아닙니다. 기계 진동, 미미한 공구 변형, 그리고 재료의 극한 경도를 허용하는 넓은 산업 공정 범위를 확보하는 데 목적이 있습니다.
기판 입자 선택, 짧은 홈, 편향 오프셋 및 반경 방향 스텝핑은 스핀들에서 검증되기 전까지는 이론에 불과합니다. 이러한 규칙을 나사 밀링의 축 방향 절삭 깊이에 직접 적용하면 불량률이 높은 병목 현상이 안정적이고 무인 자동화된 공정으로 전환됩니다. 아래 생산 데이터는 축 방향 접촉 방식을 재구성함으로써 경화된 금형 툴링의 공구 경제성을 어떻게 개선하는지 보여줍니다.
의료용 금형 부품(D2/1.2379, HRC62 경화)의 기계 설정 매개변수 비교
저희는 미네소타에 있는 정형외과용 공구 제조 시설에서 진공 경화 처리된 1.2379(AISI D2) 강재(HRC62)를 사용하는 환경에서 이 문제를 해결했습니다. 해당 시설에서는 풀 플루트 공구를 사용하여 M4 블라인드 홀을 한 번에 절삭했는데, 25~30개 정도만 절삭해도 공구 날이 파손되는 문제가 발생했습니다. 작업자들은 스핀들을 계속 모니터링해야 하는 상황이었습니다. 저희는 공구 선택, 냉각수 공급 방식, 그리고 단계적 절삭 방식을 재설계하여 안정적인 생산 기준을 구축했습니다.
| 가공 매개변수 / 미터법 | 원래 매장 설정 | 최적화된 프로세스 솔루션 |
| 공구 유형 및 형상 | 풀 프로파일 소형 밀링 머신 (3D 도달 범위) | 3날 스터브 플루트 솔리드 카바이드 나사 밀 |
| 절삭 속도(Vc) | 42m/min (전단열 부족) | 65m/min (안정적인 소성 전단 영역) |
| 이빨당 공급량(fz) | 0.008mm/치아 (모서리 마찰 영역) | 0.022mm/치아 (양의 칩 형성) |
| 패스 전략 | 단일 통과 전체 깊이 나선형 보간 |
3회 방사형 패스(55% / 30% / 15%) + 1회 스프링 패스
|
| 냉각수/배출 | 외부 침수형 수용성 냉각제 | 50bar 스핀들 관통 건식 공기 분사 |
| 공구 수명(공구당 구멍 수) | 28~32개 구멍(취성 치아 골절) | 180~200개 구멍 (예측 가능한 측면 마모) |
홀당 사이클 시간은 14초에서 26초로 증가했지만, 일일 총 생산량은 2교대 근무 기준으로 거의 40% 증가했습니다. 공구 파손을 제거함으로써 라인 중단, 공작물 열처리, 파편 방전 가공으로 인한 소손, 반복적인 공구 접촉 현상이 사라졌습니다.
공구 파손 및 가동 중단 시간 감소부터 무인 가공까지: 축 방향 절삭 깊이 제어를 통한 총 절삭 비용 절감
HRC60 이상의 강재 가공 시 공구 파손이 발생하거나, 테이퍼 피치 직경으로 인해 "고" 게이지가 고착되는 문제가 발생한다면, 가공 공정을 꼼꼼히 점검해 보세요. 시간을 절약하기 위해 한 번에 최대 깊이까지 절삭하는 것은 아닌가요? 칩 발생량이 너무 적어 플루트가 절삭 대신 마찰을 일으키고 있는 것은 아닌가요? 외부 냉각수 압력이 약해서 칩이 막힌 구멍에 갇히고 있는 것은 아닌가요?
초경질 금속 가공에서는 정밀한 다중 패스 절삭이 안정적인 결과물을 얻는 가장 빠른 방법입니다. 나사 밀링의 축 방향 깊이를 정확하게 제어하면 생크에 가해지는 파괴적인 굽힘 모멘트를 제거하고 작업자가 문제 해결에 끊임없이 매달릴 필요가 없어집니다. 경도가 높은 합금, 정밀한 피치 공차 또는 긴 오버행으로 인해 어려움을 겪는 경우 절삭 데이터, 부품 도면 및 마모된 공구 사진을 검토하십시오. 간단한 경로 조정이나 오프셋 수정만으로도 문제가 해결되는 경우가 많습니다.
