Концевая фреза с 2 или 4 зубьями: какая лучше подходит для ваших задач обработки?

При обработке на станках с ЧПУ количество зубьев концевой фрезы напрямую влияет на эффективность резания, качество обработки и срок службы инструмента. Инженеры и операторы часто сталкиваются с дилеммой выбора между 2-мя и 4-мя зубьями. концевые фрезы. Каждое количество канавок обеспечивает определенные преимущества в плане эвакуации стружки, качества поверхности, скорости подачи и совместимости с материалами.

В данной статье рассматриваются конструктивные принципы и различия в эксплуатационных характеристиках концевых фрез с канавками, анализируется практическое использование двухзаходных твердосплавных концевых фрез по сравнению с четырехзаходными концевыми фрезами, а также предлагаются практические рекомендации по выбору инструмента на основе типичных тематических исследований.

Независимо от того, обрабатываете ли вы алюминиевые сплавы, быстрорежущую сталь или выполняете сложные операции со сталью или титаном, понимание преимуществ и ограничений различного количества зубьев — ключ к повышению эффективности обработки и снижению износа инструмента. В этой статье систематически объясняются различия между двух- и четырёхзубыми концевыми фрезами, что помогает вам сделать более обоснованный выбор инструмента с учётом свойств материала, стратегии обработки и возможностей оборудования.

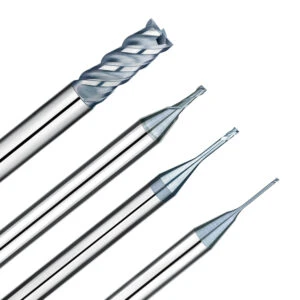

Что такое концевая фреза с канавкой?

Флейта концевая фреза Один из самых распространённых и необходимых режущих инструментов для обработки на станках с ЧПУ. Он имеет несколько продольных спиральных канавок, которые не только режут, но и создают каналы для отвода стружки и охлаждения.

Термин «канавка» относится к числу эффективных режущих кромок на корпусе фрезы. Как правило, это число спиральных канавок, доходящих до режущей кромки. Количество канавок напрямую влияет на такие эксплуатационные характеристики, как эвакуация стружки, качество поверхности и подача — ключевые факторы, определяющие эффективность резания и качество обработки.

С развитием более быстрых станков с ЧПУ и обработкой разнообразных материалов понимание конструкции концевых фрез с канавками и стратегий их применения приобретает решающее значение для выбора правильного инструмента, повышения стабильности процесса и снижения затрат.

Этот раздел охватывает:

• Определение и функции флейт

• Распространенные типы счетов флейт

• Как количество канавок влияет на стратегии обработки

Определение и функция канавок в концевых фрезах

Канавки представляют собой спиральные канавки, образующие режущие кромки и служащие для отвода стружки из зоны резания. Меньшее количество канавок означает больше места для отвода стружки, но большую подачу на зуб, в то время как большее количество канавок снижает подачу на зуб, но обеспечивает более плавное резание.

Например:

• Двухзубые концевые фрезы отлично справляются с обработкой мягких материалов, таких как алюминий и медь, благодаря большему пространству для эвакуации стружки, что снижает ее застревание.

• Четырехзубые концевые фрезы предпочтительны в случаях, когда требуется высокое качество поверхности, поскольку большее количество канавок обеспечивает более плавную траекторию резания и более тонкую отделку.

Распространенные типы фрез с количеством канавок: сравнение фрез с 2, 3, 4 и несколькими канавками

В зависимости от требований обработки концевые фрезы с канавками бывают:

• Концевые фрезы с 2 канавками: Широкий зазор для стружки, идеально подходит для прорезки канавок и черновой обработки, особенно при работе с вязкими материалами, такими как алюминий и пластик.

• Концевые фрезы с 3 канавками: Сбалансированный отвод стружки и качество поверхности, обычно используется для получистовой обработки.

• Концевые фрезы с 4 канавками: Увеличенные режущие кромки подходят для чистовой обработки твердых материалов, таких как сталь, обеспечивая высокую стабильность на высоких скоростях.

• Многозубые концевые фрезы (6 и более): Используется для высокоскоростной отделки и сложных видов отделки поверхностей, например, для зеркальной отделки литьевых форм.

Выбор правильного количества канавок зависит от материала заготовки, глубины обработки, метода охлаждения и жесткости станка.

Как количество канавок влияет на производительность резания и стратегии обработки?

• Пространство чипа: Двухзубые фрезы имеют увеличенное расстояние между канавками, что способствует плавному отводу стружки — идеально подходят для обработки пазов и глубоких полостей. Четырехзубые фрезы имеют меньшее расстояние между канавками и требуют большего расхода СОЖ.

• Скорость подачи и качество поверхности: Большее количество канавок означает большее количество задействованных режущих кромок, что позволяет увеличить скорость подачи, снизить нагрузку на зуб и получить более гладкую поверхность.

• Совместимые материалы: Двухзубые твердосплавные концевые фрезы подходят для обработки вязких материалов, таких как алюминий и пластик. Четырехзубые концевые фрезы лучше обрабатывают твердые металлы, такие как сталь и титан, увеличивая срок службы и стабильность инструмента.

Соответствие количества канавок параметрам резания является ключом к достижению эффективной и высококачественной обработки на станках с ЧПУ.

Особенности и применение двухзубых концевых фрез

Двухзубые концевые фрезы — универсальный инструмент, широко используемый на станках с ЧПУ. Благодаря превосходному отводу стружки они широко применяются для обработки алюминия, пластика и черновой обработки деталей из лёгкой стали.

По сравнению с многозубыми фрезами, двухзубые концевые фрезы обеспечивают больший зазор между стружкой и зубом, предотвращая скопление стружки и застревание инструмента. Они отлично подходят для высокоскоростной обработки и обработки глубоких канавок.

Твердосплавные концевые фрезы с 2 канавками Обладают высокой прочностью и износостойкостью, выдерживая большие нагрузки при резании. Они идеально подходят для высокоскоростной и интенсивной обработки, обеспечивая эффективную обработку, длительный срок службы инструмента и улучшенное качество поверхности.

Преимущества отвода стружки при использовании двухзубых концевых фрез

Двухзубые концевые фрезы имеют более широкие спиральные канавки, чем трёх- или четырёхзубые инструменты, что обеспечивает превосходный отвод стружки. Это снижает забивание стружкой и тепловыделение, делая их идеальными для обработки глубоких канавок, обработки закрытых полостей и высокоскоростной обработки алюминиевых сплавов.

Операторы предпочитают двухзубые концевые фрезы для обработки пазов в алюминии и вязких материалов благодаря уменьшению наростообразований на кромке и повышенной стабильности. Улучшенная эвакуация стружки также снижает выкрашивание инструмента при высокоскоростной обработке.

Типичные области применения: алюминий, нержавеющая сталь и другие материалы

Двухзубые концевые фрезы отлично подходят для черновой обработки и прорезки канавок в алюминиевых сплавах, цветных металлах и пластике. Их широкие стружечные канавки быстро удаляют стружку, предотвращая засорение. При обработке пластика и меди они уменьшают деформацию и нагревание.

Хотя двухзубые концевые фрезы реже используются для обработки твёрдых металлов, они могут быть эффективны для тонкостенных деталей из нержавеющей стали, требующих низкого сопротивления резанию. Инженеры иногда используют двухзубые инструменты для низкоскоростной чистовой обработки или обработки деталей в сочетании с соответствующими покрытиями и охлаждением.

Сценарии применения двухзубых твердосплавных концевых фрез

Двухзубые твердосплавные концевые фрезы всё чаще используются для высокоточной и эффективной обработки благодаря твёрдости и износостойкости твёрдого сплава. Они стабильно работают на высоких скоростях, идеально подходящих для высокоскоростных станков с ЧПУ с высокой подачей.

Общие использования включают в себя:

• Высокоскоростная резка алюминиевых сплавов (авиационные, автомобильные пресс-формы)

• Обработка глубоких канавок малого диаметра (прецизионные 3C-детали)

• Сухая резка пластиков и смол

• Короткая, высокоточная фрезеровка деталей из меди и нержавеющей стали

Многие производители применяют антифрикционные покрытия, такие как DLC и TiB₂, для улучшения отвода стружки и уменьшения налипания, продлевая срок службы инструмента.

Преимущества концевых фрез с 4 канавками

Концевые фрезы с четырьмя зубьями обеспечивают превосходную стабильность, точность и долговечность. По сравнению с фрезами с двумя или тремя зубьями, они обеспечивают большее количество зубьев в зацеплении за один оборот, что снижает нагрузку на зуб и вибрацию при резке.

Они подходят для высокожёстких станков и твёрдых материалов, превосходя при чистовой и получистовой обработке стали, нержавеющей стали и титановых сплавов. Благодаря соответствующим параметрам и покрытиям четырёхзубые концевые фрезы обеспечивают превосходное качество поверхности и высокую стойкость инструмента при высоких скоростях и подачах, что делает их популярными в производстве пресс-форм и финишной обработке конструкционных деталей.

Высокая производительность подачи и качество обработки поверхности четырехзубых фрез

Четырехзубые концевые фрезы позволяют увеличить подачу благодаря большему количеству режущих кромок. Уменьшенная глубина резания на зуб обеспечивает плавную работу инструмента, что идеально подходит для массового производства.

Они улучшают целостность поверхности и снижают шероховатость (Ra), облегчая вторичную полировку. Например, четырёхзубая концевая фреза для обработки нержавеющей стали обеспечивает гладкие, изящные поверхности, сохраняя при этом эффективность.

Износостойкость при обработке стали и твердых материалов

При обработке твердых материалов, таких как углеродистая сталь, литейная сталь, нержавеющая сталь и титановые сплавы, прочность и износостойкость инструмента имеют значение. Четырехзубые фрезы с плотными режущими кромками и распределением нагрузки демонстрируют повышенную износостойкость и термостойкость.

Благодаря использованию высококачественных твердосплавных материалов и покрытий (TiAlN, AlCrN) они сохраняют остроту и целостность кромок при высоких скоростях и температурах, продлевая срок службы инструмента. Они идеально подходят для стальных конструкций, полостей пресс-форм и высокопрочных сплавов.

Пригодность 4-зубых фрез для бокового фрезерования, обработки полостей и т. д.

Структурная стабильность и непрерывность резания четырёхзубых фрез делают их идеальными для прецизионного фрезерования, такого как торцевое фрезерование, контурное фрезерование и обработка полостей. Эти процессы требуют высокой радиальной жёсткости и стабильности резания.

При изготовлении пресс-форм или снятии фасок четырёхзубые фрезы обеспечивают плавную траекторию инструмента и предотвращают повреждение стенок из-за вибрации. В сочетании с высокоскоростными шпинделями, охлаждением масляным туманом или сухой резкой они обеспечивают эффективность и высокое качество обработки.

Концевые фрезы с 2 и 4 канавками: комплексное сравнение производительности

При обработке на станках с ЧПУ количество зубьев концевой фрезы существенно влияет на эффективность обработки, качество поверхности и срок службы инструмента. Неправильный выбор между двух- и четырёхзубой концевой фрезой может привести к плохому отводу стружки, нестабильному резанию и преждевременному износу инструмента.

Хотя эти фрезы отличаются только количеством зубьев, они обладают уникальными эксплуатационными характеристиками. Концевая фреза с двумя зубьями обеспечивает больший зазор для стружки, что делает её идеальной для обработки канавок в мягких материалах, таких как алюминий и медь. Концевая фреза с четырьмя зубьями, напротив, отлично подходит для чистовой обработки и бокового фрезерования твёрдых материалов, таких как сталь. Это сравнение охватывает четыре ключевых аспекта производительности, которые помогут вам выбрать точную концевую фрезу с несколькими зубьями.

Эффективность эвакуации стружки в зависимости от качества обработки поверхности

Двухзубая концевая фреза обеспечивает превосходный отвод стружки благодаря широкой канавке. Это обеспечивает быстрый отвод стружки, минимизирует наростообразование и идеально подходит для обработки глубоких канавок в алюминии и других мягких металлах, склонных к налипанию стружки.

В отличие от них, четырёхзубые концевые фрезы с меньшим расстоянием между канавками обеспечивают меньший отвод стружки, но превосходную чистоту поверхности. Одновременное воздействие нескольких режущих кромок обеспечивает более плавную и равномерную траекторию обработки, что идеально подходит для финишной обработки, такой как изготовление пресс-форм, снятие фасок со стали и контурное фрезерование.

Сравнение скорости подачи, глубины резания и стойкости инструмента

Благодаря меньшему количеству зубьев двухзубые концевые фрезы испытывают более высокие нагрузки резания на зуб, но обеспечивают эффективное стружкоудаление. Это обеспечивает большую глубину резания и более высокую подачу, что делает их пригодными для черновой обработки и скоростной обработки канавок. Однако при длительном воздействии высоких нагрузок их стойкость, как правило, сокращается.

Концевые фрезы с четырьмя зубьями распределяют силы резания более равномерно, повышая жесткость конструкции и износостойкость. Они хорошо подходят для торцевого фрезерования и обработки полостей при средней и глубокой глубине резания. Например, при обработке нержавеющей стали фрезы с четырьмя зубьями обычно превосходят фрезы с двумя зубьями по долговечности и точности при длительной эксплуатации.

Совместимость с материалами: алюминий, медь, сталь, титан и др.

Концевые фрезы с 2 канавками:
Лучше всего подходит для мягких, образующих стружку материалов, таких как:

• Алюминиевые сплавы (6061, 7075)

• Медь, латунь

• Пластик и нейлон

• Магниевые сплавы

Идеально подходит для быстрой прорезки канавок, очистки кромок и легких операций резки.

Концевые фрезы с 4 канавками:
Лучше подходит для более твердых материалов, таких как:

• Углеродистые и легированные стали

• Нержавеющие стали (304, 316 и т. д.)

• Титановые сплавы

• Инструментальные и штамповые стали (Н13, Р20)

Идеально подходит для применений, требующих высокой стабильности и превосходного качества обработки поверхности, включая фрезерование полостей и финишную обработку штампов.

Сравнение вариантов применения: прорезка пазов, фрезерование полостей, боковое фрезерование и чистовая обработка

Выбор между двухзубой и четырехзубой концевой фрезой должен основываться на совокупности факторов, включая Тип материала, обработка и жесткость машины. Абсолютно лучшего варианта не существует — есть только наиболее подходящий инструмент для конкретного применения.

Практические советы по выбору концевой фрезы с канавкой

Выбор подходящей концевой фрезы с канавкой зависит от материала, этапа обработки, возможностей станка и условий охлаждения. Соответствие характеристик инструмента условиям эксплуатации увеличивает срок его службы и снижает затраты.

Выбор флейт по типу материала

Такие свойства материала, как твердость, теплопроводность и адгезия стружки, определяют выбор канавки:

• Мягкие материалы (алюминий, медь, пластик): Двухзубые концевые фрезы предотвращают засорение стружкой и наростообразование на кромке благодаря широкой конструкции канавки.

• Твердые материалы (сталь, нержавеющая сталь, титан): Концевые фрезы с 4 канавками распределяют нагрузку, повышая эффективность и долговечность.

• Для высокотвердых сплавов и литейных сталей многозубые фрезы с покрытием (4+ режущих кромок) лучше выдерживают сложные условия резания.

Комбинации инструментов для черновой и чистовой обработки

Механическая обработка включает в себя черновую и чистовую обработку, для которых требуются различные инструменты:

• Черновая обработка: Требует глубокого резания и высокого стружкодробления. Двухзубые твердосплавные концевые фрезы отлично подходят для высокоскоростной обработки канавок и черновой обработки.

• Отделка: Приоритет отдается качеству и точности поверхности. Концевые фрезы с 4 канавками снижают вибрацию и обеспечивают более чистовую отделку.

Чередование инструментов с 2 и 4 канавками позволяет оптимизировать как эффективность, так и качество в зависимости от характеристик детали.

Учет жесткости машины, охлаждения и покрытия

• Жесткость машины: Низкая жесткость позволяет использовать двухзаходные инструменты для снижения вибрации; на жестких станках можно использовать четырехзаходные фрезы для повышения производительности.

• Способ охлаждения: Сухое или аэрозольное охлаждение обеспечивается за счет широких двухканавочных фрез; жидкостное охлаждение позволяет использовать фрезы с четырьмя канавками.

• Покрытия (TiAlN, AlTiN, DLC): Повышайте износостойкость и уменьшайте налипание. Выбирайте покрытия с учётом материала и скорости резания, чтобы максимально увеличить срок службы инструмента.

Распространенные ошибки и примеры неправильного выбора инструмента

Неправильный выбор инструмента часто приводит к плохому отводу стружки, перегоранию инструмента или его внезапному отказу, что влияет на эффективность и увеличивает затраты.

Использование фрез с 4 канавками для обработки алюминия приводит к засорению стружки

Липкая стружка, образующаяся при обработке алюминия, требует тщательного отвода. Многие операторы ошибочно используют четырёхзубые концевые фрезы для обработки глубоких канавок в алюминии. Небольшое расстояние между канавками приводит к накоплению стружки, что приводит к заклиниванию инструмента, наростообразованию на режущей кромке и снижению срока службы инструмента.

Переход на двухзубые концевые фрезы с широкими канавками улучшает стружкоудаление и стабильность резания. Регулировка параметров резания и охлаждения дополнительно повышает производительность.

Многозубые инструменты на низких скоростях могут вызывать пригорание инструмента

Использование 4 и более канавок при низких скоростях шпинделя приводит к увеличению времени контакта на каждую канавку, что приводит к накоплению тепла и пригоранию инструмента.

Операторы часто не учитывают количество канавок в соответствии со скоростью станка, что приводит к сколам кромок и изменению цвета. Правильно выбирайте меньшее количество канавок (например, 2-канавочные) на низких скоростях для лучшего отвода тепла и распределения нагрузки при резке.

Реальные примеры сокращения срока службы инструмента из-за неправильного выбора

В одном случае производитель использовал двухзубые твердосплавные концевые фрезы для обработки деталей из нержавеющей стали, что привело к частому выкрашиванию инструмента и быстрому износу. Несоответствие материала, количества зубьев, покрытия и параметров резания привело к низкой производительности.

Научный выбор, учитывающий твердость материала, покрытие и параметры обработки, имеет решающее значение для продления срока службы инструмента.

Научный выбор флейты на основе реальных условий

Выбор правильного количества зубьев имеет решающее значение для эффективности и качества обработки. Помимо конструкции инструмента, при выборе следует учитывать такие факторы, как материал, стратегия обработки и производительность оборудования.

В этой статье показано, что правильный выбор канавки, балансировка эвакуации стружки, чистоты поверхности, скорости подачи и срока службы инструмента позволяют избежать узких мест и снизить затраты.

Стратегия обработки + Материал + Оборудование = Оптимальный выбор инструмента

• Стратегия обработки: Черновая обработка способствует удалению стружки (двухзубая фреза); чистовая обработка требует высокого качества поверхности (четырехзубая фреза).

• Свойства материала: Для мягких материалов подходит фреза с двумя канавками; для твердых материалов требуется фреза с четырьмя канавками для обеспечения износостойкости.

• Оборудование: Низкая жесткость позволяет использовать фрезы с 2 канавками; высокая жесткость и эффективное охлаждение позволяют использовать фрезы с 4 канавками.

Рекомендации профессиональных инженеров по выбору инструмента

• Определите цели обработки (прорезка канавок, боковое фрезерование, чистовая обработка) и выберите соответствующее количество стружечных канавок.

• Сопоставьте покрытие и количество канавок с характеристиками материала.

• Отрегулируйте параметры, чтобы предотвратить перегорание инструмента или плохое удаление стружки.

• При выборе канавки учитывайте жесткость станка и охлаждение.

• Контролируйте состояние инструмента и корректируйте его для обеспечения стабильного производства.

Не существует абсолютно «лучшего» количества флейт — оптимальное использование зависит от понимания сильных и слабых сторон в контексте.

FAQ:

Можно ли использовать двухзубые концевые фрезы для обработки стали?

Да, особенно на станках с низкой жёсткостью или для обработки глубоких канавок, двухзубые фрезы предотвращают застревание стружки и вибрацию. Для высокоточной обработки стали четырёхзубые фрезы работают лучше благодаря стабильности и износостойкости.

Можно ли использовать концевые фрезы с 4 канавками для обработки пазов?

Фрезы с четырьмя зубьями имеют меньший зазор для стружки, что делает их склонными к скоплению стружки при обработке глубоких канавок. Как правило, для обработки пазов предпочтительны фрезы с двумя зубьями. Однако для обработки неглубоких или широких канавок могут подойти фрезы с четырьмя зубьями.

Существует ли в качестве компромисса концевая фреза с тремя канавками?

Да, трехзубые концевые фрезы обеспечивают баланс между стружкодроблением и чистотой поверхности, часто используются при получистовой обработке цветных металлов и мягких сталей.

Сколько канавок рекомендуется для высокоскоростной обработки?

Многозубые фрезы (4+) обычно лучше подходят для высокоскоростной обработки благодаря лучшему распределению нагрузки и качеству поверхности. Для материалов, склонных к забиванию стружки, или на станках с низкой жёсткостью предпочтительными могут быть фрезы с двумя зубьями.
