Концевые фрезы из твердого сплава или быстрорежущей стали: что лучше для ваших проектов с ЧПУ?

В современной обработке на станках с ЧПУ выбор материала инструмента напрямую влияет на эффективность обработки, качество поверхности и себестоимость производства. Сравнение твердосплавных и быстрорежущих концевых фрез уже давно является ключевой темой для инженеров и предприятий, занимающихся механической обработкой. Твердосплавные концевые фрезы известны своей высокой твердостью, износостойкостью и возможностью высокоскоростной резки, что делает их подходящими для обработки труднообрабатываемых материалов, таких как нержавеющая сталь, закаленная сталь и титановые сплавы. В то же время быстрорежущие фрезы сохраняют свою долю рынка в низкоскоростной резке, чистовой обработке пресс-форм и обработке цветных металлов благодаря своей прочности, ударостойкости и экономичности.

Независимо от того, выполняется ли черновая или чистовая обработка, выбор подходящего материала инструмента влияет на скорость резания, подачу, срок службы инструмента и качество поверхности заготовки. Например, выбор между твердосплавной и быстрорежущей концевой фрезой для алюминия существенно влияет на удаление стружки и качество поверхности. При обработке нержавеющей стали твердосплавные инструменты часто обеспечивают стабильную производительность резания на высоких скоростях, снижая износ инструмента.

Для инженеров ЧПУ понимание различий между фрезами из быстрорежущей стали (HSS) и твердосплавными концевыми фрезами с точки зрения твёрдости, термостойкости, стоимости и совместимости материалов является ключом к разработке эффективных решений для обработки. В этой статье представлен углублённый анализ твердосплавных и быстрорежущих концевых фрез, с акцентом на сравнение производительности инструментов, совместимость материалов, экономический анализ и варианты применения. Это поможет вам сделать обоснованный выбор инструмента для ваших проектов с ЧПУ.

Что такое концевая фреза? Основные понятия и классификация

Концевые фрезы являются одними из наиболее распространённых инструментов для фрезерования с ЧПУ, в основном для резки металлов, пластика и дерева. В отличие от свёрл, концевые фрезы могут осуществлять как осевую, так и радиальную подачу, что позволяет выполнять различные операции, такие как прорезка пазов, боковое фрезерование, обработка карманов и чистовая обработка. В зависимости от материала инструмента, количества и профиля канавки, а также покрытия концевые фрезы подразделяются на различные типы, включая концевые фрезы из быстрорежущей стали (HSS) и твердосплавные концевые фрезы.

При обработке на станках с ЧПУ выбор материала инструмента тесно связан с материалом заготовки, скоростью резания, подачей и точностью обработки. Например, при фрезеровании алюминия правильная геометрия и материал инструмента могут значительно улучшить эвакуацию стружки и качество обработки поверхности; аналогично, при фрезеровании нержавеющей стали износ и термостойкость инструмента имеют решающее значение для эффективности обработки.

Ниже мы рассмотрим два наиболее распространенных инструментальных материала: концевые фрезы из быстрорежущей стали и твердосплавные концевые фрезы, а также общие конструкции и геометрические параметры концевых фрез.

Определение и характеристики концевой фрезы HSS

Концевые фрезы HSS изготавливаются из высокоуглеродистой стали, легированной такими элементами, как молибден, вольфрам и ванадий. Они обладают высокой прочностью и ударопрочностью. При низкоскоростной и прерывистой обработке инструменты HSS снижают риск сколов, что делает их идеальными для финишной обработки пресс-форм, мелкосерийного производства и проектов с ограниченным бюджетом.

Ключевые особенности:

• Высокая прочность: подходит для прерывистой резки и сложных форм, с минимальным риском образования сколов.

• Низкая стоимость: значительно дешевле твердосплавных инструментов, идеально подходит для предприятий с ограниченным бюджетом.

• Возможность повторной заточки: Срок службы инструмента можно продлить за счет переточки.

• Низкая термостойкость: не подходит для сверхскоростной резки или обработки очень твердых материалов.

Концевые фрезы HSS больше подходят для обработки мягких металлов, таких как алюминиевые сплавы и медь, а также неметаллических материалов, таких как дерево и пластик.

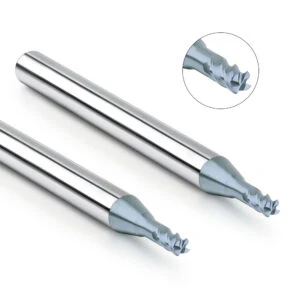

Определение и характеристики твердосплавных концевых фрез

Твердосплавные концевые фрезы изготавливаются из карбида вольфрама и кобальта, обеспечивая значительно более высокую твёрдость и износостойкость, чем быстрорежущая сталь (HSS). Их превосходная прочность и термостойкость обеспечивают стабильную резку на высоких скоростях и подачах, что делает их идеальными для обработки труднообрабатываемых материалов, таких как нержавеющая сталь, титановые сплавы и закалённая сталь.

Ключевые особенности:

• Высокая твердость и износостойкость: продлевает срок службы инструмента и сокращает количество замен инструмента.

• Превосходная термостойкость: сохраняет твердость при повышенных температурах резки.

• Высокая эффективность обработки: подходит для крупносерийного и высокоточного производства.

• Высокие требования к жесткости зажима: шпиндель станка и держатель инструмента должны быть жесткими, чтобы предотвратить вибрацию.

Твердосплавные концевые фрезы отлично подходят для обработки нержавеющей стали и титана, значительно повышая производительность при сохранении точности.

Распространенные конструкции и геометрические параметры концевых фрез

Конструкция и геометрия концевой фрезы напрямую влияют на производительность резания и качество поверхности. Ключевые параметры включают:

• Количество канавок: обычно 2, 3, 4 или более. Большее количество канавок улучшает качество поверхности, но снижает удаление стружки.

• Угол спирали: обычно 30° или 45°. Большие углы обеспечивают более плавный срез, но меньшую жесткость.

• Форма наконечника: квадратная, шаровидная, с закругленными углами — каждая подходит для конкретных задач обработки.

• Покрытия: TiAlN, AlTiN, DLC и др., повышают износостойкость и термостойкость, снижают усилие резания.

При выборе инструментов учитывайте различия в геометрии и остроте кромок между твердым сплавом и быстрорежущей сталью, поскольку они влияют на эвакуацию стружки, стабильность и качество обработки поверхности.

Сравнение производительности концевых фрез из твердого сплава и быстрорежущей стали

Производительность инструмента влияет на эффективность резания, качество поверхности и производственные затраты. Выбор между твердосплавными и быстрорежущими концевыми фрезами зависит от твёрдости, износостойкости, скорости резания, подачи, термостойкости и точности обработки.

Сравнение твердости и износостойкости

Твердость твердосплавных концевых фрез обычно составляет около 90 HRA (более 65 HRC), что значительно выше, чем у быстрорежущей стали (HSS). Эта высокая твёрдость снижает пластическую деформацию и сохраняет остроту режущей кромки при резке закалённых сталей, титана и композитов. Твердосплавные инструменты сохраняют стабильную износостойкость при высокоскоростном или длительном непрерывном резании, особенно в условиях сухого или минимального смывания (MQL).

Концевые фрезы из быстрорежущей стали (HSS), хотя и менее твердые, обеспечивают достаточную износостойкость для более мягких материалов и лучше противостоят сколам при прерывистом резании.

Сравнение скорости резания и подачи

Твердосплавные концевые фрезы поддерживают более высокие скорости резания — в несколько раз выше, чем у быстрорежущей стали (HSS), что повышает эффективность производства. Высокие скорости резания сокращают время цикла, делая твердый сплав идеальным инструментом для высокоточной обработки больших объемов.

Инструменты из быстрорежущей стали (HSS) требуют более низких скоростей резания из-за меньшей термостойкости и подходят для чистовой обработки или прерывистой обработки. Твердосплавные инструменты также позволяют увеличить скорость подачи благодаря своей жёсткости.

Сравнение стойкости инструмента и термостойкости

Твердосплавные инструменты выдерживают температуру резания свыше 800 °C без размягчения, что крайне важно для обработки нержавеющей стали и жаропрочных сплавов.

Инструменты из быстрорежущей стали выдерживают температуру около 600°C; длительное высокоскоростное резание приводит к размягчению и сокращению срока службы инструмента.

Сравнение качества обработанных поверхностей

Концевые фрезы из твердого сплава обеспечивают меньшую шероховатость поверхности (Ra) на высоких скоростях и низкую вибрацию, идеально подходят для финишной обработки форм и зеркальных поверхностей.

Инструменты из быстрорежущей стали имеют острые кромки и плавный отвод стружки на низких скоростях, подходят для обработки мягких металлов, таких как алюминий и медь.

При выборе инструмента для обработки поверхности следует учитывать материал, жесткость станка и параметры резания.

Сравнение совместимости материалов: фреза из быстрорежущей стали и твердосплавная концевая фреза

Выбор материала инструмента зависит от характеристик заготовки. Разные материалы предъявляют разные требования к твёрдости, прочности, износостойкости и отводу стружки.

Выбор инструмента для обработки алюминиевых сплавов

Умеренная твердость алюминия и длинное стружкообразное образование требуют хорошего отвода стружки.

Концевые фрезы из быстрорежущей стали (HSS), обладающие прочностью и острыми кромками, подходят для прерывистой обработки алюминия на низких скоростях и обработки небольших партий. Твердосплавные концевые фрезы обеспечивают более высокие скорости, повышенную износостойкость и улучшенное качество поверхности. Покрытие из карбида (например, TiB2) дополнительно повышает износостойкость и предотвращает налипание.

Производительность при обработке нержавеющей стали и стали высокой твердости

Нержавеющие и закаленные стали требуют высокой твердости и жаростойкости.

Твердосплавные концевые фрезы обеспечивают стабильную высокоскоростную резку, снижая износ и продлевая срок службы инструмента.

Инструменты из быстрорежущей стали подходят для низкоскоростной отделки, но размягчаются при высоких температурах.

Правильные параметры резания и охлаждения повышают производительность твердосплавного инструмента.

Преимущества инструментов для обработки пластика и цветных металлов

Пластик и цветные металлы должны обладать прочностью и антипригарными свойствами.

Концевые фрезы из быстрорежущей стали эффективно предотвращают образование сколов и налипание стружки, подходят для прерывистой и мелкосерийной обработки.

Твердосплавные инструменты рискуют застрять, если не заданы соответствующие параметры, но варианты с покрытием (DLC) повышают производительность.

Анализ затрат и экономики

При обработке на станках с ЧПУ затраты на инструмент не ограничиваются первоначальной ценой покупки; они также включают срок службы инструмента, техническое обслуживание и эффективность обработки, которые влияют на общие производственные расходы. Сравнивая экономичность твердосплавных и быстрорежущих концевых фрез, производители должны оценить как краткосрочные инвестиции, так и долгосрочные эксплуатационные расходы, чтобы выбрать инструментальные решения, обеспечивающие баланс между качеством обработки и экономической эффективностью.

Сравнение первоначальной стоимости покупки

Концевые фрезы из быстрорежущей стали (HSS) отличаются более простым процессом изготовления и меньшей стоимостью материала, что обеспечивает значительно более низкую рыночную цену по сравнению с твердосплавными инструментами. Это делает инструменты из быстрорежущей стали (HSS) идеальными для проектов с ограниченным бюджетом или мелкосерийного производства.

В отличие от них, твердосплавные концевые фрезы имеют более высокую первоначальную стоимость из-за дороговизны сырья и жёстких допусков на обработку, особенно для премиальных версий с многослойным покрытием и специальной геометрией. Хотя первоначальная стоимость является важным фактором, она не должна быть единственным фактором при выборе между твердосплавными и быстрорежущими концевыми фрезами.

Долгосрочные затраты (срок службы инструмента и частота замены)

Срок службы инструмента и частота его замены напрямую влияют на непрерывность производства и затраты на техническое обслуживание.

Твердосплавные концевые фрезы обладают превосходной твердостью и износостойкостью, что продлевает срок службы инструмента, особенно при обработке нержавеющей стали и других твердых материалов, тем самым сокращая время простоя и сводя к минимуму риск нестабильности из-за частой смены инструмента.

Концевые фрезы из быстрорежущей стали, несмотря на более низкие закупочные цены, имеют тенденцию изнашиваться быстрее в условиях высокой интенсивности и высоких температур, что требует более частой замены, что увеличивает общие эксплуатационные расходы.

Поэтому оценка срока службы инструмента и циклов его замены с учетом конкретных процессов обработки и материалов имеет важное значение для обеспечения баланса между расходами на инструмент и эффективностью производства.

Влияние эффективности обработки на стоимость

Эффективность обработки существенно влияет на себестоимость единицы продукции. Твердосплавные инструменты обеспечивают более высокие скорости резания и подачи, сокращая время цикла и повышая производительность, особенно при крупносерийном производстве.

Из-за низкой термостойкости и прочности инструменты из быстрорежущей стали (HSS) требуют консервативных режимов резания, что приводит к увеличению времени обработки и увеличению затрат на рабочую силу и оборудование. Более того, высокая жёсткость и стабильность твердосплавных инструментов повышают точность обработки и качество поверхности, сокращают количество повторных работ и ещё больше снижают общие затраты.

Во многих случаях выигрыш в скорости и производительности при использовании твердосплавных инструментов компенсирует их более высокую первоначальную цену, обеспечивая со временем лучшую экономическую выгоду.

Сценарий использования и рекомендации по применению

Выбор правильной концевой фрезы зависит от материала, производительности и конкретных условий обработки. Стратегии применения твердосплавных и быстрорежущих концевых фрез различаются в зависимости от масштаба производства, требований к точности и материала заготовки. Правильное соответствие инструмента условиям процесса повышает эффективность, гарантирует качество и снижает затраты.

Рекомендации по выбору оборудования для высокоточной обработки пресс-форм

Высокоточная обработка пресс-форм требует высокой жесткости инструмента, чистоты поверхности и размерной стабильности.

Концевые фрезы из твердого сплава, благодаря своей твердости и износостойкости, сохраняют остроту кромок при высоких скоростях и подачах, обеспечивая получение мельчайших деталей поверхности и снижая размерные погрешности, вызванные износом.

Концевые фрезы из быстрорежущей стали (HSS) подходят для финишной обработки пресс-форм, шлифования и низкоскоростной обработки деталей. Их прочность предотвращает сколы на сложных кривых и прерывистых резах.

Обычно в качестве основных режущих инструментов при изготовлении пресс-форм используются твердосплавные инструменты, а для детальной отделки применяются инструменты из быстрорежущей стали.

Стратегии оснастки для массового и мелкосерийного производства

Объем производства оказывает большое влияние на выбор инструмента.

Массовое производство ставит во главу угла стабильную эффективность и длительный срок службы инструмента, отдавая предпочтение твердосплавным концевым фрезам для непрерывной высокоскоростной резки.

При мелкосерийном или прототипном производстве часто используются экономичные, универсальные инструменты HSS, позволяющие сократить первоначальные инвестиции и адаптироваться к различным процессам.

Компаниям следует адаптировать закупки и управление инструментами на основе производственных потребностей и бюджета, соответствующим образом балансируя использование твердосплавного и быстрорежущего инструмента.

Различия в выборе инструмента для черновой и чистовой обработки

Черновая и чистовая обработка предъявляют различные требования к инструменту.

Твердосплавные инструменты обычно используются при черновой обработке для обеспечения высокой скорости съема материала и стабильности процесса, сокращая продолжительность цикла.

Отделка требует высокого качества поверхности и точности размеров; здесь для детальной и тонкой работы подходят инструменты из быстрорежущей стали (HSS) с острыми кромками и прочностью.

Сочетание твердосплавного инструмента для черновой обработки с инструментом из быстрорежущей стали для чистовой обработки позволяет добиться баланса между производительностью и качеством.

Стратегически комбинируя твердосплавные и быстрорежущие концевые фрезы в соответствии с потребностями процесса, производители могут максимально повысить преимущества инструмента и общую эффективность обработки.

Рекомендации по замене фрез из быстрорежущей стали на твердосплавные концевые фрезы

По мере роста требований к обработке на станках с ЧПУ многие инженеры переходят с быстрорежущей стали на твердосплавные концевые фрезы. Хотя твердый сплав обеспечивает превосходную твердость, износостойкость и эффективность, такой переход требует систематической корректировки параметров резания, жесткости станка и методов охлаждения для поддержания качества и предотвращения повреждения инструмента.

Регулировка параметров резания (скорость, подача, глубина резания)

После перехода на твердосплавный инструмент решающее значение имеет корректировка параметров резания.

• Скорость вращения шпинделя: Твердосплавные инструменты выдерживают значительно более высокие скорости, но их необходимо подбирать в соответствии с жесткостью станка и обрабатываемым материалом.

• Скорость подачи: Более высокие скорости подачи повышают эффективность, но их необходимо оптимизировать с учетом размера инструмента, количества канавок и процесса обработки.

• Глубина резания: Увеличение глубины резания за один проход может повысить производительность, но требует стабильной настройки станка для предотвращения вибрации и поломки инструмента.

Ознакомление с рекомендациями по параметрам твердосплавных концевых фрез и сравнение их с быстрорежущей сталью (HSS) поможет оптимизировать производительность и срок службы инструмента.

Требования к зажиму и жесткости инструмента

Хрупкость твердосплавных инструментов и высокие усилия резания требуют жесткого закрепления.

Прецизионные держатели инструментов и цанги должны предотвращать отклонение или ослабление инструмента.

Жесткость шпинделя и станины станка одинаково важна: минимизация вибрации продлевает срок службы инструмента и повышает точность.

Оптимизация зажима во время модернизации предотвращает преждевременный выход инструмента из строя.

Оптимизация методов охлаждения и смазки

Правильное охлаждение и смазка повышают производительность твердосплавного инструмента за счет снижения нагрева и износа.

По сравнению с фрезами из быстрорежущей стали (HSS) твердосплавные концевые фрезы используют охлаждение под высоким давлением или минимальное количество смазки (MQL), что позволяет снизить температуру в зоне резания и предотвратить засорение стружкой.

При сухой обработке решающее значение имеет выбор правильных покрытий и стратегий использования охлаждающей жидкости.

Регулировка расхода охлаждающей жидкости и положения сопла при замене инструментов из быстрорежущей стали на твердосплавные повышает стабильность и срок службы инструмента.

Модернизация подразумевает комплексную оптимизацию процесса, выходящую за рамки простой замены материалов инструментов.

Как выбрать лучшую твердосплавную или быстрорежущую концевую фрезу

Правильный выбор концевой фрезы влияет на эффективность обработки, качество продукции и общую конкурентоспособность. При выборе между твердосплавными и быстрорежущими концевыми фрезами необходимо оценить характеристики инструмента, совместимость с материалами и стоимость.

Сводка комплексных факторов: производительность, совместимость материалов и стоимость

• Производительность: Твердосплавные концевые фрезы обладают повышенной твердостью, износостойкостью и термостойкостью, что позволяет обрабатывать твердые материалы и большие объемы с высокой скоростью и подачей. Быстрорежущая сталь (HSS) благодаря своей прочности отлично подходит для низкоскоростной обработки с прерывистым резом и обработки мягких материалов.

• Совместимость с материалами: Твердосплавные инструменты подходят для обработки нержавеющей стали, закаленной стали, титановых сплавов и высокоскоростной обработки алюминия. Инструменты из быстрорежущей стали лучше подходят для обработки алюминиевых сплавов, цветных металлов, пластмасс и финишной обработки пресс-форм.

• Стоимость: Твердосплавные инструменты имеют более высокую первоначальную стоимость, но более длительный срок службы и эффективность снижают долгосрочные затраты. Инструменты из быстрорежущей стали экономически выгодны для мелкосерийного производства и изготовления прототипов, но требуют частой замены, что увеличивает косвенные затраты.

Рекомендуемые решения для различных потребностей в обработке

• Для изготовления высокоточных форм и обработки труднообрабатываемых материалов идеально подходят твердосплавные концевые фрезы в сочетании с оптимизированными параметрами резания и охлаждения.

• Для высокоскоростной обработки алюминия и мягких материалов твердосплавные инструменты с покрытием повышают скорость и срок службы инструмента, сохраняя при этом качество обработки.

• Для пробного производства небольших партий и прерывистой обработки концевые фрезы из быстрорежущей стали обеспечивают экономичность, прочность и универсальность.

• Для комбинированной черновой и чистовой обработки используются твердосплавные инструменты, а инструменты из быстрорежущей стали (HSS) обеспечивают тонкую чистовую обработку, обеспечивая баланс скорости и качества.

Благодаря научной оценке и индивидуальному использованию твердосплавных и быстрорежущих концевых фрез с учетом требований к обработке и состояния оборудования производители могут максимально увеличить преимущества инструмента и оптимизировать эффективность производства с ЧПУ.
