上个月，我们协助德国斯图加特一家汽车冲压模具制造商处理了一起车间发生的严重故障。一套价值超过40,000万欧元的SKD11级进模刀片在对M10×1.5螺纹进行精铣加工时发生断裂，该螺纹在经过HRC 60硬度的热处理后仍无法加工。操作员在五轴加工中心启动加工循环不到三秒，一声刺耳的尖啸便响彻车间。定制的硬质合金刀片在导向孔入口处发生径向断裂，断裂的刀柄卡在了硬化型腔内。
在过去 16 年里，我们为欧洲和北美地区提供工具支持和现场故障排除服务，几乎每个季度都会看到这种情况发生。
许多机械加工人员都能轻松加工预硬化钢，例如 P20 或 42CrMo4。但一旦工件硬度超过 HRC 55，标准的编程习惯就会变成刀具损坏的陷阱。其根本原因很少是硬质合金等级差或机床刚性不足。相反，直接从 CAM 软件导出的默认 CNC 螺纹铣削参数未能考虑内螺纹圆周插补过程中所需的动态进给补偿。
深入了解海德汉或发那科系统的运动控制逻辑，可以发现生产现场经常被忽视的三个物理现实：
-
中心线进给与刃口进给偏差：机床控制器管理刀具中心点的路径（中心进给）。在小孔螺纹铣削圆弧插补过程中，外刃口的实际每齿进给量可能达到程序设定值的两到三倍。
-
切屑载荷和加工硬化：淬火合金工具钢的塑性延展性几乎为零。切屑载荷的微小误差会导致刀尖摩擦而非剪切。这会在径向载荷波动的情况下，瞬间造成表面加工硬化，并在0.1秒内损坏螺纹铣刀。
-
刀具路径突变：直线径向切入硬化钢会导致高冲击力的机械损伤。未经优化的螺纹铣削刀具路径会使切削力飙升至数千牛顿，瞬间损坏脆弱的硬质合金刀刃。
在保证刀具寿命的同时实现微米级螺纹铣削公差控制，需要平衡机械稳定性和运动学特性。
当使用 HRC 60 的模具刀片进行加工，且不留任何废料余量时，您是否确定数字读数上的进给速度与 G02/G03 螺旋插补运动期间刀尖的实际感受相符？
为什么标准螺纹铣削参数经常导致硬度为 HRC 55 及以上工件的刀具断裂？——现场故障分析和刀具选择
我们分析了美国和欧洲各地热处理加工中数十件断裂刀具。断裂的刀柄几乎都呈现出干净利落的45度扭转剪切破坏。软钢和铝材允许一定的弹性形变来吸收进给冲击，但硬度高于HRC 55的材料则完全消除了刀具间隙。屈服强度和切削力同时达到峰值。默认的CAM值会立即超过超细硬质合金基体的横向断裂强度。
不要依赖切削声或火花来判断刀具与硬质工件的啮合情况。当你听到高频颤动时，切削刃可能在几圈前就已经发生了微崩刃。显微检查显示，早期失效始于动态冲击造成的微剥落。摩擦生热会迅速剥离物理涂层，导致刀具卡死。要避免刀具断裂，需要根据材料的冶金特性和接触力学特性来调整加工参数。
从报废的SKD11和D2模具中吸取的教训：为什么淬火钢会拒绝标准铣削进给
在俄亥俄州一家模具加工厂进行技术审核时，由于螺纹滑丝，整批硬度为HRC 60的SKD11和D2模具镶件被报废。机床日志显示，编程人员沿用了标准的P20进给策略，只是在控制面板上将主轴转速降低了30%。这种简化操作破坏了每齿切屑负荷比。由于没有进行径向进给补偿，导致孔内出现严重的冷作硬化。
淬火后的D2和SKD11基体中富含坚硬且磨蚀性强的碳化铬。刀具刃口高速反复与这些超硬相碰撞。直接应用标准参数要么会导致刀刃过载，要么会导致刀尖抛光表面。正是由于这种狭窄的操作窗口，工艺工程师在进行SKD11螺纹铣削加工时必须避免使用通用参数。
螺纹铣削 HRC60 硬化钢：全齿铣刀还是单齿铣刀？
在加工硬度接近 HRC 60 的螺纹时，多齿（梳状）刀具与单齿刀具的选择总是引发争论。全轮廓刀具听起来很理想，因为它们只需一次 360 度螺旋切削即可完成整个螺纹深度。然而，多个切削刃同时切削会成倍增加径向切削压力。如果机床主轴哪怕发生几微米的偏转，刀具也会立即卡死，并在所有切削刃处断裂。
我们的现场测试表明，对于 HRC60 硬度钢螺纹铣削，单齿或少齿数（少于三齿）的刀具设计更优。单齿铣削路径的加工时间略长，但能将切削力集中于一点，从而消除刀具颤振，并保护昂贵的定制刀片。对于硬质材料，加工安全性始终比节省 30 秒的加工时间更为重要。

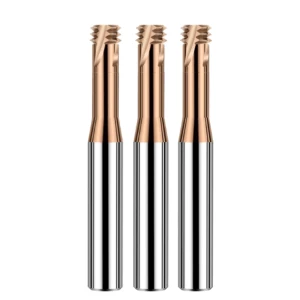

螺纹立铣刀跳动和悬伸控制：西部车间标准
高端模具制造厂对刀具夹紧跳动的控制极其严格。在软加工中，0.01毫米的径向跳动只会导致轻微的刀具磨损。当切削硬度超过HRC 58时，切削深度通常只有几微米；仅仅0.008毫米的跳动就会导致单个刀齿承受100%的切削载荷。这个过载的刀齿会发生微崩，其余刀齿也会立即失效。
因此，我们禁止在任何长行程螺纹立铣刀上使用标准ER筒夹夹头。我们要求使用高精度液压刀柄或热缩配合系统。刀尖动态径向跳动应保持在3微米（0.003毫米）以下，刀具悬伸量应保持在直径的3倍以内。如果深型腔需要更长的行程，请在调整进给控制之前，选择锥形重金属或硬质合金增强刀柄以保持系统刚性。
核心插补进给计算：防止机床直线进给与圆弧路径切割进给之间的差异
我们经常看到操作员难以置信地盯着断裂的刀具，坚称他们已经按照目录设置将每齿进给量设为 0.03 毫米。他们忽略了一个基本的运动学规律：在直线切削过程中，刀具中心进给速度与切削刃速度一致。然而，在细小的内孔中，外刃的切削弧线远大于中心线。如果没有恒定的表面速度补偿，机床就会默认按照刀具中心轨迹运行，导致切削刃产生大量不受控制的切削动作。
对于硬度高于 HRC 55 的钢材，这种几何误差会损坏切削刀具。淬火材料几乎没有塑性变形，因此在过载情况下切削力会呈指数级增长。即使是轻微的过进给也会导致剧烈的颤动，使整体硬质合金刀齿在初始接触时破碎。每当我们设置内螺旋切削时，我们的首要原则很简单：将程序设定的进给量从机床的默认中心路径转换为实际的切削刃轮廓。
螺纹铣削插补的进给修正公式：计算实际刀具中心路径
现场故障排除时，我们始终直接在机床屏幕上检查已编程的 F 值。在内螺旋切削中，刀具中心沿压缩半径移动，该压缩半径等于孔半径减去刀具半径。如果不降低控制面板上的进给速度，外刃将出现严重的过切。计算公式很简单：将目标刃口进给量乘以螺纹大径与刀具直径之差，然后除以螺纹大径。
在北美一家航空航天加工厂，团队使用6毫米刀具铣削HRC 58的模具钢，以120毫米/分钟的速度铣削M10螺纹孔。应用我们的螺纹铣削插补公式后发现，他们设定的刀具中心进给速度必须降至48毫米/分钟。这使得他们原本过高的进给速度降低了60%。主轴的轰鸣声立即停止，而之前铣削两个孔后就出现崩刃的刀具，则顺利完成了整个生产作业，没有出现任何磨损。
校准内螺纹铣削中的有效切屑厚度（六角形）：消除加工硬化
螺纹铣削中的径向切削深度 ( ae ) 非常小，通常只有几百分之一毫米。这种几何形状会导致切屑严重变薄，从而压缩最大未变形切屑厚度 ( h-ex )。如果工程师试图通过降低进给量来保护刀具，有效切屑厚度会降至切削刃的珩磨半径以下（通常为 4 至 8 微米）。此时，刀齿停止切削，开始对钢材进行抛光。
欧洲客户工厂的扫描电镜成像证实，剧烈摩擦会导致温度超过相变点。冷却液喷淋后，表面会立即形成一层硬度超过HRC 65的脆性“白层”。下一个齿像撞击坚硬的钻石一样撞击这层白层，立即发生崩刃。我们通过确保标称进给量足够大来防止这种情况发生，使h_ex始终能够越过珩磨半径，从而在加工硬化开始之前就将其阻止。
西方数控机床螺纹铣削圆周插补的前视和加减速设置
即使是完美的公式，如果机床伺服系统处理圆形过渡不当，也会失效。不同的控制系统对急转弯加速的处理优先级各不相同。例如，哈斯控制系统通常默认采用路径平滑。如果在加工硬化钢时未正确配置 G187 精度指令，伺服系统在进入加工状态时可能会出现轻微延迟，导致微弱的顿挫和划痕，从而折断脆弱的硬质合金刀头。
在海德汉控制系统上运行螺纹铣削圆弧插补时，我们启用循环 32 公差循环并进行前瞻进给优化。M109 和 M110 指令会自动处理恒定的切削刃速度，无需手动计算。启用高速加工 (HSC) 时，始终应优先考虑轮廓精度而非速度。牺牲 5% 的循环时间远比在小内圆弧上出现位置循环过冲的风险要好得多。
防止崩刃的轨迹策略：优化螺纹铣削刀具路径和进/出刀细节
进给算法控制稳态载荷，而轨迹规划决定切削刃能否经受住进出刀具的冲击。硬度高于HRC 55的钢材缺乏足够的延展性来吸收突发的机械冲击。刀具路径中任何曲率的突然变化都会将破坏性的应力波直接传递到刀刃上。在退火钢中安全运行的标准加工方法，在淬火工具钢中会导致硬质合金刀齿断裂。
超过 80% 的刀具失效发生在接触刀具的最初几毫秒内或最终中心回退过程中。为了防止刃口崩刃，应将剧烈的垂直冲击转化为平滑、连续的载荷曲线。通过微调螺纹铣削刀具路径中的导入弧和径向步距，可以将切削力控制在微晶硬质合金的安全弹性范围内。
消除径向切入：实施滚入/滚出式螺纹铣削刀具路径策略
为了节省编程时间，编程人员有时会沿 X 轴或 Y 轴直接将刀具插入孔壁。在硬化钢上，这种直接冲击会损坏刀具。直线插入会迫使接触角瞬间从零变为最大值，从而显著增加切削阻力。我们的动态测力仪测试表明，垂直插入力可达稳态切削载荷的四倍，并在刀具基体中引发微裂纹。
我们对所有硬化工件都采用平滑的螺旋弧形进出切削路径。当孔底间隙较小时，90度四分之一圆弧进刀路径效果良好。如果深度允许，180度半圆弧进刀路径则更为理想。这种平滑的螺纹铣削刀具路径能够使径向啮合和切屑厚度从零逐渐增加到目标深度，从而吸收冲击并保护脆弱的齿尖。
HRC60硬化钢螺纹铣削刀具路径的多道次加工策略：径向增量铣削
在HRC 60钢材上一次性切削至全螺纹深度是一种鲁莽的捷径。全切削会在细长刀柄上产生巨大的径向挠度，导致螺纹呈锥形，并可能造成刀具完全断裂。为了保护关键刀具和昂贵的工件，我们工厂的标准做法是分多次切削逐步减小径向啮合深度。
避免将切削深度等分，因为随着切削深度的增加，齿的接触面积也会增大。在构建 HRC60 硬度钢螺纹铣削刀具路径时，应采用基于百分比的阶梯式减载：粗加工减载 50% 至 60%，半精加工减载 30%，最终精加工减载 10%。这种递减的载荷曲线可以稳定螺纹节圆直径，同时保持切削齿的锋利度。
顺铣还是逆铣？排屑和刃口应力管理
对于高硬度工件，我们几乎总是选择逆铣。逆铣是从厚向薄切削：刀齿从最大切屑厚度处进入，从零切屑厚度处退出，将工件紧紧压在夹具上。这种进刀几何形状消除了摩擦和抛光，防止摩擦热损坏PVD涂层或过早磨损切削刃。
传统铣削从零切屑厚度开始，迫使刀刃在剪切开始前与加工硬化材料摩擦，从而产生颤动。唯一的例外是深盲孔，此时逆铣会将热切屑滞留在孔底。在这些罕见情况下，我们会改变刀具方向，并用高压气流吹扫切屑。除此限制外，逆铣仍然是硬质材料加工的最佳方法。
兼顾严格的公差和较长的刀具寿命：螺纹铣削公差控制和现场调整
如果零件无法通过螺纹规检测，那么插值公式和滚入路径都毫无意义。我们走访的许多欧美工厂都面临着同样的瓶颈：操作人员为了追求节圆直径的公差而反复进行试切，这会导致热漂移和刀刃过早磨损。另一些工厂为了延长刀具寿命而降低进给速度，这会导致刀具偏转和严重的节圆锥度。对于硬度高于HRC 55的钢材，仅仅两微米的偏转就会使整个尺寸公差范围失效。
要实现可重复的公差和刀具寿命，需要系统化的调整程序，而非操作人员的猜测。我们提出的螺纹铣削公差控制方法将严重的切屑剪切与最终轮廓尺寸控制解耦。通过在控制器上应用受控补偿循环，我们量化刀具挠度并直接进行补偿。这消除了批量生产过程中通规卡滞和止规失效带来的不确定性。
确保 6H 和 2B 公差：一种用于轻微挠曲的两道螺纹铣削策略
6H 公制和 2B 英制内螺纹的节圆直径公差仅为几十微米。即使在高刚性刀柄中，淬火钢产生的切削力也会使细长的刀柄发生径向位移。由此产生的螺纹在倒角处通过量规，但在内孔中部卡住。为了保持严格的公差，我们采用两道切削工艺：第一道切削掉 90% 的材料，第二道弹簧切削则在最小径向力的作用下完成螺纹的最终轮廓加工。
如果您在硬化钢上加工深盲孔螺纹，并且通规总是卡在中间位置，那么您可以使用这种两道铣削方法来消除柄部挠曲。在第二道铣削前，预留 0.01 毫米至 0.02 毫米的径向余量。这种可靠的螺纹铣削公差控制方法可以消除柄部的残余弯矩，获得笔直的螺纹壁，并在一次装夹中清除细微毛刺。
现场刀具磨损补偿：使用磨损补偿值而非编辑 CAM 代码
在快节奏的生产单元中，机床操作员经常需要停止主轴，重新打开CAM软件，并重新输入NC代码，仅仅为了将节圆直径增大几微米。这种做法不仅浪费机床循环时间，还会引入后处理器语法错误。只要您的程序使用标准的G41/G42半径刀具补偿，CNC磨损补偿表就能在控制面板上提供最快捷、最安全的调整机制。
如果在检测过程中通规过紧，请在刀具补偿寄存器中输入负磨损值，例如 -0.005 毫米。控制器会在圆周插补过程中立即将刀具路径向外偏移。由于微晶涂层会逐渐磨损，调整机床磨损补偿值可以补偿尺寸偏差，而无需停止生产运行，从而让您充分发挥每把优质整体硬质合金刀具的使用寿命。
案例研究：SKD11（HRC 60–62）深孔螺纹铣削的根本原因修复
在北美一家医疗器械模具厂，操作人员在加工M6×1.0盲孔时遇到了严重的刀具断裂问题。工件为真空淬硬的SKD11工具钢，硬度为HRC 60-62，螺纹深度为15毫米（2.5倍直径）。原工艺采用双刃直齿铣刀，直接径向切入。每加工两到三个孔，铣刀就会断裂，断裂的硬质合金会嵌入昂贵的型腔刀片中。
我们从零开始重建了刀具系统，用厚芯单平面铣刀替换了原有刀具，并重新编程了180度滚入式螺旋导入。然后，我们制定了双道次铣削策略，并针对螺纹铣削硬化钢SKD11刀具设计了专用的磨损补偿增量。刀具寿命从每把刀具加工2个孔大幅提升至超过45个孔，并保持了可重复的6H螺纹公差。如果您在淬硬工具钢的螺纹铣削方面遇到困难，请将您的零件图纸、硬度数据和主轴规格发送给我们——我们将帮助您制定一套万无一失的加工流程。
