几个月前，斯图加特的一家模具客户联系我们，遇到了一个紧急问题。他们在加工1.2379英寸（AISI D2）模具镶件上的M6×1.0盲孔螺纹时，连续折断了两把硬质合金刀具。该镶件已真空淬火至64-65 HRC，距离最终交付仅剩18小时。由于电火花加工产生的重铸层在生产过程中存在应力开裂的风险，因此无法采用电火花加工来加工螺纹。同时，如果加工工艺尚未完善，贸然尝试硬铣削则可能导致这件价值不菲、已投入数百工时的工件报废。
我们在为欧美机加工车间提供支持的过程中，几乎每个月都会遇到这种情况。当加工硬度超过 62 HRC 的工具钢时，传统的加工方法会立即失效，往往在第一次切削弧线处就会出现前刀面崩刃。找到合适的螺纹铣刀切削参数绝非简单地从产品目录中复制速度和进给图表那么简单。它需要综合计算刀具悬伸比、有效的切屑厚度补偿以及高压气流吹扫等因素。
作为一家专业的HRC65螺纹铣刀制造商，我们的职责不仅限于磨削硬质合金；我们还帮助加工车间优化机床的动态切削平衡。在超硬金属加工中实现可预测的螺纹铣刀寿命，需要对实际机床主轴上的参数进行验证。从剪切区热软化点到中心线数控进给转换系数，每一个变量都必须量化。
当使用硬度为 65 HRC 的昂贵刀具时，您是宁愿冒着刀具断裂的风险去猜测切削深度，还是使用一套经过实际车间试验验证的加工基准？
经验验证的基准：螺纹铣削 HRC65 硬化和冷作模具钢的速度和进给设置
加工硬度为 60–65 HRC D2 或 CPM 10V 的钢材时，切勿照搬标准合金钢的切削阻力图表。此类钢材的切削阻力是预硬化钢的三倍。由于材料无法发生塑性变形，切屑会以细小的针状磨料形式脱落。精确设定 HRC65 螺纹铣刀的转速和进给量，并非为了追求极致的加工周期，而是为了控制热量并防止微崩刃，从而确保刀具寿命的可预测性。
我们将切削参数与机床刚性挂钩，特别是主轴接口和气源。刚性 HSK-A63 或双触点 BT40 主轴，跳动小于 0.002 毫米，可以实现更严格的切削参数。如果盲孔的悬伸超过 3D，则应立即降低切削载荷。硬铣削始终需要在刀具挠度和刃口磨损之间取得平衡，而这又受三个核心变量的影响。
避免刀具断裂区——将切削速度 (Vc) 保持在 25–45 米/分钟的热磨损范围内
许多机械师一听到刀具尖啸声就会本能地降低主轴转速。但在硬度为 65 HRC 的钢材上，转速过低是致命的。亚微米级硬质合金需要可控的摩擦生热才能在剪切区产生局部热软化。如果切削速度低于 20 米/分钟，钢材将无法软化，导致切削刃不断冲击坚硬的金属。将切削速度严格控制在 25-45 米/分钟之间，可以维持这个热安全范围，并保护螺纹刀具。
根据您的涂层和送风量调整此范围。优质的 AlTiN 或硅掺杂纳米涂层在干燥空气下以 35–40 米/分钟的速度运行效果最佳。如果您的设备依赖于低压车间压缩空气，切屑会滞留在盲孔中，则应将表面速度保持在 25–30 米/分钟。这可以防止热量积聚导致涂层氧化。牺牲几秒钟的循环时间总比使碳化物基体过热超过其屈服点要好得多。
关于每齿进给量 (fz) 的一个致命误解——为什么硬铣削需要 0.008–0.02 毫米/齿的进给量以防止摩擦和打滑
程序员们担心小型刀具断裂，常常将进给量降至 0.003–0.005 mm/z。这种极低的进给量会迅速损坏刀具后刀面。硬铣刀通常具有 4–8 μm 的珩磨负刃或微半径。如果每齿的程序进给量低于此值，刀刃将无法咬合工件。它会在工件表面摩擦和烧蚀，造成严重的加工硬化。将硬化钢的螺纹铣削参数设置为 0.008 至 0.02 mm/z 之间，可以迫使刀刃越过摩擦区，实现干净的剪切。
不要盲目地追求进给极限。当进给量接近 0.02 mm/z 时，径向力会急剧增加。在高长径比的情况下，刀具挠曲会导致螺纹节圆直径呈锥形，从而卡住螺纹规。我们的标准基准是粗加工时进给量为 0.012–0.015 mm/z，以确保切削牢固，精加工时则降至 0.008–0.010 mm/z。干净利落的切削始终优于磨粒摩擦。
径向进给策略：平衡 2 至 4 次径向切削的切削力
单次走丝加工硬度超过 60 HRC 的螺纹是不可能的。然而，将切削分成 6 或 7 次微小走丝会产生新的问题。超轻切削会增加与加工硬化表面的摩擦，导致孔内严重的疲劳热损伤。有效的径向走丝策略可以均匀分散切削载荷，从而控制热循环，同时保持螺距直径精度并延长螺纹铣刀的使用寿命。
对于螺距小于等于 1.0 毫米（M4–M6）的螺纹，采用 2 至 3 次切削策略效果最佳。第一次切削深度为螺纹总深度的 65%，第二次切削深度为 30%，最后保留 5%（约 0.02 毫米）用于最后的修整。对于螺距大于 1.5 毫米的螺纹，接触面积显著增大，需要 4 次径向切削才能抑制颤动。合理的切削深度分布能够保持切削力稳定，防止刃口崩刃，并确保整批螺纹的配合度一致。
刀具路径修正与计算：硬化钢螺纹铣削的数控编程补偿
机械加工人员在硬铣削中经常遇到一个令人沮丧的难题。他们输入了推荐的转速和进给量，但主轴负载却立即飙升，或者刀具在第一圈就发生断裂。根本原因很少是产品目录参数的问题，而是源于CAM刀具路径中的几何误差和未补偿的后处理器。在65 HRC硬度下，材料的屈服强度非常高。任何未经补偿的线性路径插补都会导致刀尖处瞬时切削压力的飙升。
多年来，我们为美国和欧洲的工厂提供现场支持，从中了解到，要精确计算硬化钢的螺纹铣削参数，需要构建动态响应刀具路径。必须根据孔壁的实际切削厚度进行调整，平滑高冲击入口点，并抵消长悬伸加工过程中刀柄的挠曲。解决这些数控编程因素可以防止刀具过早失效，并消除公差漂移。
补偿逆铣螺纹加工中的真实有效切削厚度：将程序设定的刀具中心进给量 (Vf) 转换为有效外径进给量
在螺旋插补（G02/G03）过程中，发那科和西门子控制系统默认沿刀具中心线读取进给速度。对于预硬化钢，材料的延展性可以弥补刀具中心和外刃之间的速度差异。当硬度为 65 HRC 时，如果刀具直径占小径的 70%，则外刃处的实际切屑厚度可能会增加一倍甚至两倍。程序设定的 0.01 mm/z 进给速度可能会迅速飙升至实际 0.025 mm/z，从而超过硬质合金的断裂极限。
为了保持实际的HRC65螺纹铣削参数，我们通过宏编程，使用以下比例来调整中心进给速度：（螺纹大径 – 刀具直径）/ 螺纹大径。应用此比例因子可确保切削刃在实际预期的切屑载荷下工作。材料沿预期的剪切面干净利落地剪切，从而保护主轴免受危险的瞬时扭矩峰值的影响。
螺旋式进出孔（滚入/滚出）设置：消除孔入口处的微崩裂和刀痕脊
超过 80% 的硬化工具钢刃口崩裂发生在初始啮合阶段。编程人员通常采用直线 90 度运动或小角度切线运动。在硬度超过 60 HRC 的情况下，从零载荷到完全啮合的突然转变就像受到一次轻微的锤击。硬质合金刀头无法吸收这种冲击，导致刀刃留下无法通过检验的痕迹，甚至直接折断刀齿。
我们采用平滑的180度螺旋滚入滚出路径来消除入口冲击，同时匹配Z轴螺纹螺距。此外，我们在入口弧线上将进给速度降低30%至50%，仅在完全啮合后才恢复到100%。这种渐进式加载方式可减少初始摩擦，保护切削刃，并在长时间生产过程中稳定螺纹铣刀的使用寿命。
悬伸比大于 2.5D 的阶梯式进给减薄算法：从孔底到孔口的切削力分布
在硬质工具钢上进行深孔螺纹铣削仍然是一项艰巨的工程挑战。当悬伸比超过 2.5D 或 3.5D 时，刀具挠度呈立方增长。从下往上采用恒定进给速度会导致孔底出现严重问题，因为孔底刚性最低，且残留的微屑会造成二次摩擦。挠度会使小径变窄，从而导致螺纹锥度。
我们通过在CAM后处理器中运行阶梯式进给算法来解决深孔锥度问题。在孔底，将切削载荷控制在基准值的70%，并采用浅切削和干风吹扫。随着刀具螺旋式向上切削至刚性孔口，阶梯式进给平稳地恢复到100%。这种分阶段的力曲线可以抑制颤振，减少螺纹铣刀的循环疲劳，并避免高价值模具在后期因加工缺陷而报废。
失效分析与寿命管理：评估螺纹铣刀磨损并最大限度地延长刀具寿命
许多车间采用被动维护的方式，只有在螺纹铣刀断裂或通规检查不合格时才进行更换。对于硬度为 65 HRC 的模具钢，这种冒险的做法往往会导致整个成品模坯报废。微观刃口磨损会迅速发展，从纳米涂层脱落到灾难性断裂，留给干预的时间窗口非常有限。预测性跟踪系统能够在代价高昂的事故发生之前，精准地确定何时需要更换刀具。
我们利用扫描电子显微镜 (SEM) 对模具制造客户磨损的刀具进行分析，证实及早发现磨损迹象可以避免刀具随机断裂。管理螺纹铣刀磨损需要追踪早期预警信号，例如主轴电流轻微跳变、切屑变黑以及刀具后刀面磨损带扩展。根据这些迹象采取措施，既能确保螺纹加工精度，又能最大限度地提高刀具产量。
区分耙齿面微崩裂和侧刃磨损的关键信号
车间调试期间，应使用至少 20 倍放大倍率的光学显微镜检查刀具，因为前刀面和后刀面的磨损机制完全不同。前刀面上的不规则缺口或微裂纹表明刀具曾遭受过猛烈切入、切屑重切或机器振动等机械冲击。后刀面上光滑均匀的银灰色磨损带则表明刀具处于正常的正常磨粒磨损状态。
后刀面磨损带厚度在 0.08 至 0.12 毫米之间，表明刀具处于安全且主动的报废窗口期，避免出现无法控制的热浪。然而，如果在前刀面上发现哪怕只有 0.03 毫米的微缺口，也必须立即更换刀具。缺口会破坏珩磨后的刀刃，并将应力集中到未加工的基材上。下一次切削就可能导致刀齿断裂，直接影响螺纹铣刀的预期寿命。
螺纹规（通止规）过早卡死的原因：微变形引起的螺距锥度及补偿调整
常见的加工问题是，通规在加工前几个螺纹孔时能够顺利通过，但到了第十个孔时，却会在加工到一半时卡住。加工人员通常会通过增加径向D偏移量来解决这个问题。这样做虽然可以避开孔底，但会导致孔口切削过深，从而使止规失效。这种误差很少是由外径磨损引起的；它是由径向压力下刀具偏转造成的轴向反向锥度。
修正锥度需要结构策略，而非随意改变刀具偏移量。可采用分阶段轴向切削，或增加零深度弹簧切削，以清除刀具挠曲造成的残余毛刺。与专业的 HRC65 螺纹铣刀制造商合作，该制造商生产的刀具具有短切削槽和加固的刀颈，可从源头上消除挠曲，从而防止深盲孔出现锥度问题。
车间刀具寿命数据：涂层失效、刀尖发黑和工件烧伤之间的相关性
我们使用干式气吹对 64–65 HRC D2 钢进行刀具寿命试验，结果显示 M6 四刃硬质合金刀具的磨损曲线呈现明显的三阶段特征。在 15 号孔至 20 号孔附近，刀具处于稳定的磨损状态，表面粗糙度 Ra 保持在 0.4–0.6 μm 左右，切屑呈细小的银灰色。在 25 号孔附近，由于摩擦作用，刀具外层纳米涂层出现剥落，这表明此时是预防性更换刀具的最佳时机。
加工超过30个孔后，刀具侧面摩擦力迅速增大，刀尖出现热发黑现象。切屑颜色由银灰色变为深紫色或黑色，表明切削温度超过900°C。如此高的温度会烧蚀工件螺纹顶部，破坏螺纹节距几何形状。将刀具更换基准值设定在刀具最大寿命的75%是我们稳定生产中螺纹铣刀切削参数的黄金标准。
工艺链细节：选择合适的螺纹切割器以及将刚性夹紧与冷却策略相匹配
在排查欧美车间刀具断裂问题时，我们经常会发现一个熟悉的模式：编程人员精确计算了转速、进给量和步距，但刀具一进孔就发出尖锐的摩擦声或出现崩刃。罪魁祸首几乎总是外围硬件——例如过大的夹头跳动或冷却液的热冲击。在 65 HRC 的硬度下，主轴、刀柄、刀体和冷却介质构成了一个刚性回路，任何一个薄弱环节都会导致切削力激增。
稳定的加工和可预测的刀具寿命不仅仅需要找到一把优质的螺纹铣刀。您必须构建一个刚性最大、热应力最小的加工装置。刀具跳动必须控制在几微米以内，而冷却方式则决定了硬质合金是否会产生热微裂纹。掌握这些硬件细节才能真正释放硬铣削的潜力。

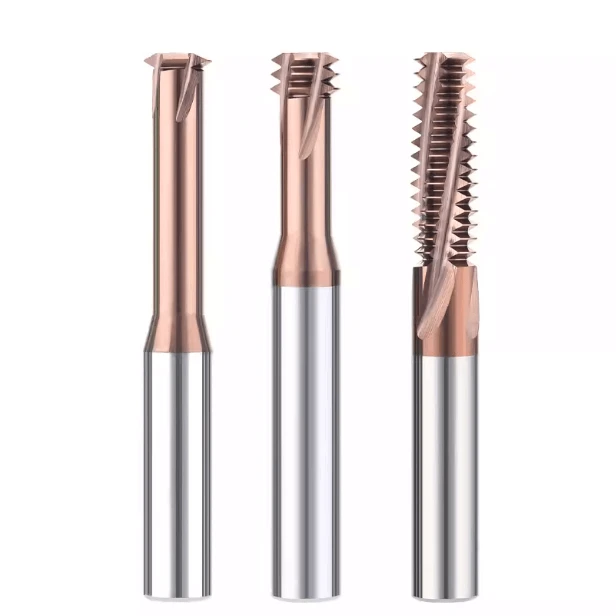

适用于硬度为 65 HRC 工件的螺纹铣刀选型：短槽/长颈设计和超细晶粒基材
加工预硬化钢材的车间通常倾向于使用覆盖多个螺距的全刃刀具。但在加工硬度为 65 HRC 的工具钢时，这种选择是灾难性的。切削阻力与接触面积成正比；全刃刀具的切削会产生巨大的径向力，使细长的刀具发生偏转，从而立即产生颤动。在磨削超硬螺纹铣刀时，我们使用带有颈部倒角的 2 至 3 齿短刃刀具。这样可以缩小径向接触弧，并将力集中在刚性刀柄附近。
基体晶粒尺寸和粘结剂比例也决定了抗崩刃性能。标准工具采用亚微米级晶粒（0.8–1.0 μm），但65 HRC冲击要求使用超细晶粒（0.2–0.4 μm）且含8%–10%钴的基体。更细的晶粒可显著提高硬度和横向断裂强度。结合AlTiN或硅基纳米复合涂层，这种结构可抵抗严重的磨损，并防止过早发生刃口断裂。
严禁湿式加工——通过高压气流吹扫排屑抑制热裂纹
如果发现冷却液喷嘴对准正在进行 65 HRC 螺纹加工的机床，我们会立即叫停加工。硬铣削是一种断续切削，刀齿会经历极高的加热和冷却循环。干切削温度很快就会超过 800°C。将水基冷却液喷射到炽热的硬质合金上会引发强烈的热冲击。几秒钟内，刀齿侧面就会形成梳状热裂纹，导致剥落和刀齿断裂。
正确的策略是完全摒弃冷却液，转而采用压力为 0.6 MPa 或更高的干式高压空气吹扫，理想情况下最好配合冷风枪使用。高速空气不仅能冷却工件，其动能还能将细小的硬化切屑从盲孔中吹出，从而避免二次切削。抑制热冲击并清除切屑，可确保您的螺纹铣刀切削参数在生产中实现可靠的刀具寿命。
将刀柄同心度控制在 0.003 mm 以内：使用热缩刀柄和高精度动力卡盘进行硬铣削的关键要求
铣削硬度为 65 HRC 的钢材时，径向跳动公差必须严格控制。如果一把四刃铣刀的静态跳动为 0.01 mm，预期切削速度为 0.01 mm/z，则只有一两个刀齿承受全部切削力，其他刀齿仅发生摩擦。单个刀齿过载会导致过早的微崩刃和主轴共振，迅速使内螺纹螺距直径超出公差范围。
标准ER筒夹夹头的累积跳动通常超过0.008毫米，因此不适用于硬铣削加工。我们要求使用热缩夹头、液压夹头或精密铣削夹头，以确保刀尖处的动态跳动小于0.003毫米。均衡所有切削刃的切屑负荷可防止螺纹铣刀磨损不均，从而使刀具达到其设计使用寿命。
应对复杂应用的技术支持：来自 HRC65 螺纹铣床制造商的现场故障排除指南
协助数百家机械加工厂的经验表明，以 65 HRC 的硬度铣削螺纹是一个系统性的过程。刀具断裂很少能通过更换品牌或降低主轴转速来解决。加工人员常常忽略机床的动态挠度和孔底排屑不良的问题。作为经验丰富的HRC65 螺纹铣刀制造商，我们深知在精加工硬化模腔上进行螺纹加工的重要性，因此系统性的故障排除至关重要。
如果您正苦于高废品率或螺纹规失效，不妨退一步，检查系统刚性。确认刀柄跳动小于 0.003 毫米，确认气压能够清除盲板底部的切屑，并检查 CNC 中心线进给转换。硬铣削并无秘诀；找出机械或热应力点，刀具断裂将成为历史。
真实案例研究（欧洲/美国客户）：D2/SKD11冲压模具（硬度为64-65 HRC）M6盲孔螺纹断裂故障排除
一家汽车模具加工厂使用真空淬硬的1.2379英寸（D2/SKD11，硬度64.5-65.2 HRC）M6×1.0螺纹铣刀，每加工1到2个孔就会断裂一次。他们最初认为硬质合金太脆。主轴遥测和CAM数据显示，他们采用的是直接90度径向进给的冷却方式。刀具在进给过程中承受了剧烈的冲击和热应力，同时还要切削孔底残留的切屑。
我们将冷却液替换为 0.7 MPa 的干燥空气，增加了 180 度螺旋滚入路径，并将入口进给量降低了 40%。然后，我们重新计算了实际中心线进给率，从而建立了适用于硬化钢的可靠螺纹铣削参数。刀具寿命显著提升，每把刀具可加工超过 24 个孔，螺纹螺距和表面光洁度均保持在公差范围内。
解决螺纹公差不稳定问题：从刀具磨损补偿到数控宏程序补偿——实用的现场工作流程
在批量生产中，机械加工人员经常会遇到量规配合漂移的问题。通规在下切到一半时会卡住，但增加刀具半径偏移量后，止规却能顺利通过孔口。这种反向锥度是由于刀具磨损导致切削力增大，从而引起刀具挠曲造成的。调整刀具总半径偏移量只会使孔口呈喇叭状，而无法解决底部挠曲的问题。
您可以通过在宏程序中添加分段轴向补偿或原位零深度弹簧切削来修正锥度。减小孔底附近的轴向深度并进行最终清理切削，可以消除刀具挠曲造成的残余材料。如果您在加工特定冷作钢材时遇到困难，或者需要有关刀柄设置的建议，请与我们分享您的图纸、孔深和材料规格，以便我们为您打造一套行之有效的切削方案。
